极海APM32F427看门狗机制详解与应用

2026-05-15 19:10:07/ By Admin

　　1.看门狗概述

　　极海APM32F427微控制器配备了两个看门狗定时器，分别为独立看门狗（IWDG）和窗口看门狗（WWDG），两者在时钟源和触发机制上各有特点。

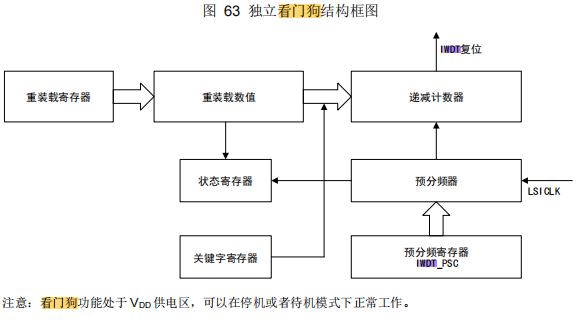

　　独立看门狗(IWDG)

　　时钟源：使用内部低速时钟（LSI），频率范围在20kHz至35kHz之间（理论值28kHz）。虽然精度不如HSE，但受外部电路影响小，稳定性高。

　　工作原理：属于递减计数器。只有当计数器减至0时才会触发系统复位。在计数器减至0之前刷新计数器（喂狗），不会导致复位。

　　应用场景：主要用于系统的异常检测机制。当系统可能死机时，提供复位信号以重启运行。由于其主要检测系统死锁，时钟精度不高反而使其对电路异常不敏感，比HSE更适合此场景。

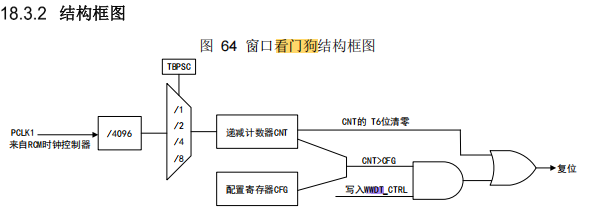

　　窗口看门狗(WWDG)

　　时钟源：由PCLK1提供，通常源于HSE经过PLL倍频。时钟精准，但容易受电路异常的影响。

　　工作原理：同样为递减计数器。当计数器减至0x3F时发生复位。特殊限制：如果在配置的窗口值之前刷新计数器，也会触发复位。

　　应用场景：相比独立看门狗，窗口看门狗的应用场景相对较少，主要用于需要严格监控任务执行时间的场合。

　　2.硬件平台

　　开发板：APM32F427ZG TINY板

　　3.驱动程序详解

　　独立看门狗(IWDG)配置

　　LSI的实际频率会随温度和电压波动，因此以下计算仅为估算值。

　　驱动函数说明：

　　初始化函数(bsp_iwdt_init)

　　函数会根据设定的超时时间自动配置预分频值和重载值。

　　调试建议：建议在初始化时配置调试期间停止计数器，以便在长时间调试后程序能继续执行，而非立即复位。

　　喂狗策略：建议喂狗频率为单次超时时间的5倍左右，以补偿LSI的误差和代码框架的冗余。

　　喂狗函数(bsp_iwdt_feed)

　　仅需调用IWDT_Refresh()刷新计数器即可。

　　窗口看门狗(WWDG)配置

　　WWDG的初始化相对简单，但窗口值需结合PCLK1主频计算。

　　初始化函数(bsp_wwdt_init)

　　配置调试模式下的计数器行为。

　　启用时钟并配置时基、窗口值（示例中为0x7F）及中断。

　　喂狗机制

　　必须在窗口值范围内（即WWDT_CFG的WIN值与0x40之间）喂狗。

　　注意：若在此范围之外喂狗，将直接触发复位。

　　4.测试验证

　　测试方案

　　配置：设置IWDG超时时间为100ms，且不执行喂狗操作。

　　监测：通过GPIO引脚的高电平持续时间确认实际复位时长。

void gpio_test(void) {
    // GPIOF Pin0 配置为输出，初始化拉高
}

void app_init(void) {
    bsp_iwdt_init(100, 1); // 初始化 IWDG，超时 100ms，调试停止
    gpio_test();
}

void app_task(void) {
    // 故意不喂狗
}

　　测试代码

　　测试结果

　　实际测量显示，系统在93.7ms时触发了IWDG超时复位。

　　原因分析：由于LSI时钟源本身存在不精准特性，且受环境温度和电压影响，不同芯片测得的误差可能有所不同。

　　5.移植说明

　　若在其他项目中使用窗口看门狗（WWDG），请务必根据实际的PCLK1主频重新计算配置的窗口值。
