在嵌入式系统开发中，如何高效、灵活地管理微控制器的GPIO（通用输入输出）引脚，是每个开发者必须面对的基础课题。极海APM32F427系列芯片拥有最多114个IO引脚，支持多种配置模式（输入、输出、复用、模拟），并能映射到外部中断向量。然而，面对复杂的硬件电路设计，如何编写出既能适应不同硬件差异，又能最大程度减少应用层代码耦合的驱动程序，是本文探讨的核心。
本文将详细介绍一种基于“有效电平”概念的GPIO驱动封装方案，旨在通过统一的底层抽象，让应用层代码摆脱对具体硬件电平逻辑的依赖，实现代码的高复用性与易维护性。
1.设计哲学：从“物理电平”到“逻辑状态”
在实际的硬件电路中，GPIO引脚的“有效状态”可能因电路设计不同而异。例如，一个LED的控制引脚可能在输出低电平时点亮（有效），而在输出高电平时熄灭；同样，一个按键输入可能在按下时产生低电平信号。这种硬件层面的差异如果直接暴露给应用层，会导致代码逻辑混乱，且一旦硬件原理图发生改动（如更换了引脚或反转了有效电平），应用层代码也必须随之修改。
为了解决这一问题，我们引入了“有效电平”（Valid Level）的概念。在驱动层，我们不再直接操作“高电平”或“低电平”，而是操作“有效”或“无效”状态。驱动层负责将逻辑状态映射到具体的物理电平上，从而实现应用层与底层硬件的彻底解耦。
2.数据结构与硬件抽象
为了实现上述设计思想，我们首先定义了一个结构体gpio_info_t，用于统一管理所有GPIO的硬件信息：
port：GPIO组（如GPIOF）。
pin：具体的引脚号（如GPIO_PIN_0）。
mode：工作模式（输入、输出等）。
AHB1Periph：对应的时钟使能位。
valid_level：该引脚的“有效电平”定义（高电平BIT_SET或低电平BIT_RESET）。
通过建立两个静态数组output_gpio_info（输出引脚信息）和input_gpio_info（输入引脚信息），我们将所有硬件相关的配置集中管理。例如，在输出引脚信息中，PF0和PF1被定义为低电平有效，而PF2和PF3被定义为高电平有效。
此外，为了提升代码的可读性，我们建议在实际产品开发中，枚举命名不应直接使用OUTPUT_PF0这种物理引脚名，而应使用具有功能含义的名称，如OUTPUT_LED_POWER或INPUT_DOOR_DETECT。这种“见名知义”的命名方式，能极大地降低代码维护成本，特别是在硬件迭代时，只需修改底层结构体中的引脚定义，上层应用代码完全无需改动。
3.核心驱动实现
基于上述数据结构，我们编写了通用的初始化与控制函数。
3.1初始化流程
通过bsp_gpio_init_common函数，我们遍历结构体数组，统一开启时钟、配置引脚模式（推挽输出、上拉下拉等）和速度。这种方式极大地精简了初始化代码，避免了冗余的重复逻辑。在bsp_gpio_init中，我们分别调用该函数初始化输入和输出引脚。
3.2输出控制
bsp_gpio_output函数是核心逻辑的体现。它接收两个参数：引脚枚举号和逻辑状态（VALID_LEVEL或INVALID_LEVEL）。
函数内部首先查询该引脚的valid_level。
如果应用层要求输出“有效状态”，函数就直接输出valid_level对应的物理电平（高或低）。
如果应用层要求输出“无效状态”，函数则输出与valid_level相反的电平。
这种机制使得应用层只需关心“打开”或“关闭”设备，而无需关心底层是输出高电平还是低电平。
3.3翻转与输入
对于bsp_gpio_toggle，由于翻转操作不涉及逻辑状态，因此直接读取当前输出状态并取反即可。
对于bsp_gpio_input，函数读取引脚的实际物理电平，并将其与结构体中定义的valid_level进行比对。如果两者一致，返回VALID_LEVEL，否则返回INVALID_LEVEL。这使得应用层读取到的永远是经过逻辑转换后的状态，保证了接口的一致性。
4.测试验证
为了验证该封装方案的有效性，我们进行了以下测试：

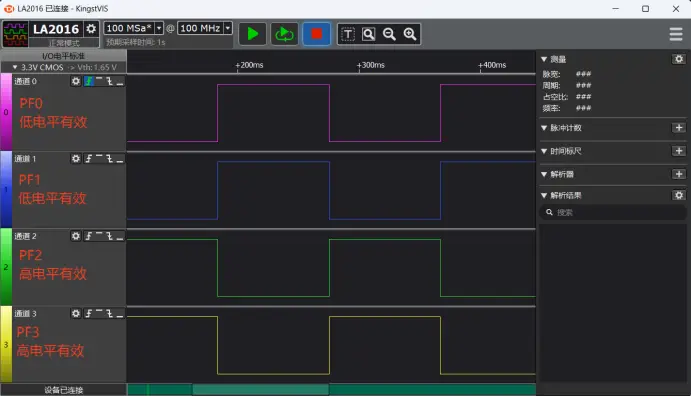

输出测试：控制PF0、PF1（低电平有效）和PF2、PF3（高电平有效）。当应用层统一输出VALID_LEVEL时，示波器显示PF0和PF1输出低电平，而PF2和PF3输出高电平，验证了底层自动完成了电平逻辑的转换。
/* 输出引脚 */
output_level = (output_level == INVALID_LEVEL) ? VALID_LEVEL : INVALID_LEVEL;
for (out_pin = OUTPUT_PF0; out_pin < OUTPUT_NUM; out_pin++) {
// bsp_gpio_output(out_pin, output_pins[out_pin]);
// bsp_gpio_toggle(out_pin);
bsp_gpio_output(out_pin, output_level);
}

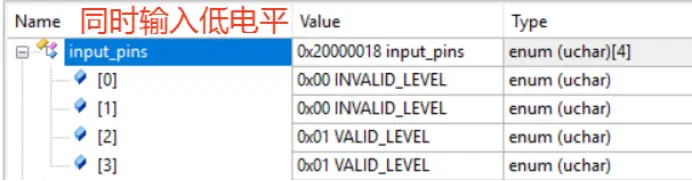

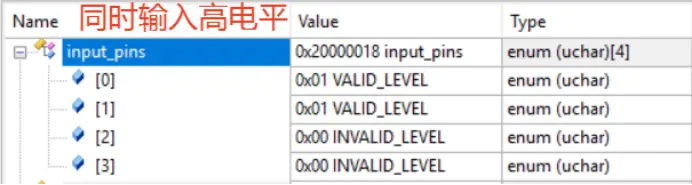

输入测试：监测PD7、PD8（高电平有效）和PD9、PD10（低电平有效）。当外部输入信号变化时，驱动层能正确识别物理电平，并根据配置将其映射为逻辑上的“有效”或“无效”，反馈给应用层。
/* 输入引脚 */
for (in_pin = INPUT_PD7; in_pin < INPUT_NUM; in_pin++) {
input_pins[in_pin] = bsp_gpio_input(in_pin);
}
5.总结
本文提出的基于“有效电平”的GPIO驱动封装方案，通过引入结构体数组管理和逻辑状态映射，成功实现了硬件无关的软件设计。这种架构不仅提高了代码的复用率，降低了应用层与底层硬件的耦合度，还为未来硬件的快速迭代提供了极大的便利。在全新的产品开发中，建议开发者优先采用此类封装思想，以构建更加稳健、灵活的嵌入式系统。
