翻阅极海APM32F411官方数据手册可以发现，该芯片原生支持ISP系统内编程启动模式。行业内MCU Flash程序烧录主要分为ICP、IAP、ISP三类方式，三者定义区分如下：
1.ICP（电路内编程）：借助J-Link、ST-Link、GeehyLink、专用量产烧录器等工具，在线完成芯片烧录；
2.IAP（应用内编程）：芯片预先存储自定义Bootloader，设备运行过程中对主APP固件进行本地升级；
3.ISP（系统内编程）：依托芯片出厂固化在系统存储器的原厂Bootloader实现烧录，无需用户占用Flash空间。
市面上关于三种烧录方式的基础科普资料较多，本文不再赘述基础概念，核心解答工程师高频疑问：MCU为什么要搭载ISP功能，同时结合APM32F411给出完整实操流程。
MCU程序烧录三大应用场景
MCU Flash烧录覆盖产品完整生命周期，按阶段可划分为三类，不同场景适配最优烧录方案：
1.研发调试阶段：工程师样品开发，需要频繁重复烧录、在线仿真调试，对调试便利性要求高；
2.批量量产阶段：大批量成品出厂烧录，核心诉求是控制产线硬件成本、简化PCB布线；
3.终端维护升级阶段：产品交付客户后，远程/本地固件迭代更新。
清晰区分三个阶段的需求，才能合理选择ICP/IAP/ISP烧录方案。
ISP方案核心优势与分场景适配分析
3.1资源占用层面优势
ISP的Bootloader由芯片厂商出厂固化在独立系统存储器，具备两大核心资源优势：
零用户Flash占用：无需开发者自行编写、存放升级引导程序，整片Flash均可用于业务应用代码；
复用通用串行引脚：ISP依托USART、I2C、SPI、USB等常规通信总线烧录，烧录完成后对应引脚可直接复用为产品业务功能引脚。
3.2分生命周期场景对比ISP与ICP、IAP
3.2.1研发调试阶段
此阶段优先选用ICP。ICP配套仿真器支持断点调试、实时变量监测，是软件开发调试的刚需，ISP无在线仿真能力，无法替代。
3.2.2量产烧录阶段
量产场景下ICP短板突出：ICP需要预留专用SWD/JTAG调试接口，占用PCB布线面积，该接口仅烧录时使用，成品阶段完全闲置；大批量并行烧录需采购多台专业烧录设备，硬件采购成本高。
而ISP复用产品原有通信接口，无需额外调试焊盘，省去专用烧录器采购费用与PCB布线损耗；仅超大体量出货时，ICP设备成本摊薄至单品后差距会缩小，企业可根据订单规模灵活取舍。
3.3.3终端维护升级阶段
常规终端升级首选IAP，开发者可自定义通信协议，适配各类远程升级场景。但两类特殊场景下ISP更具优势：
产品Flash容量紧张，不愿额外外挂SPI Flash存储引导程序，控制硬件成本；
APM32F411作为从控芯片，整机另有主控负责联网，由主控下发固件完成从MCU升级。
ISP原厂自带标准化通信协议，无需开发者自主开发升级交互逻辑，同时不占用业务Flash，全部存储空间用于产品功能代码，板内主控下发固件升级流程更简洁。
APM32F411 ISP功能实操说明
理解ISP的应用价值后，下面针对极海APM32F411完整介绍ISP启动条件、支持总线、软件操作流程。
4.1 ISP模式启动配置

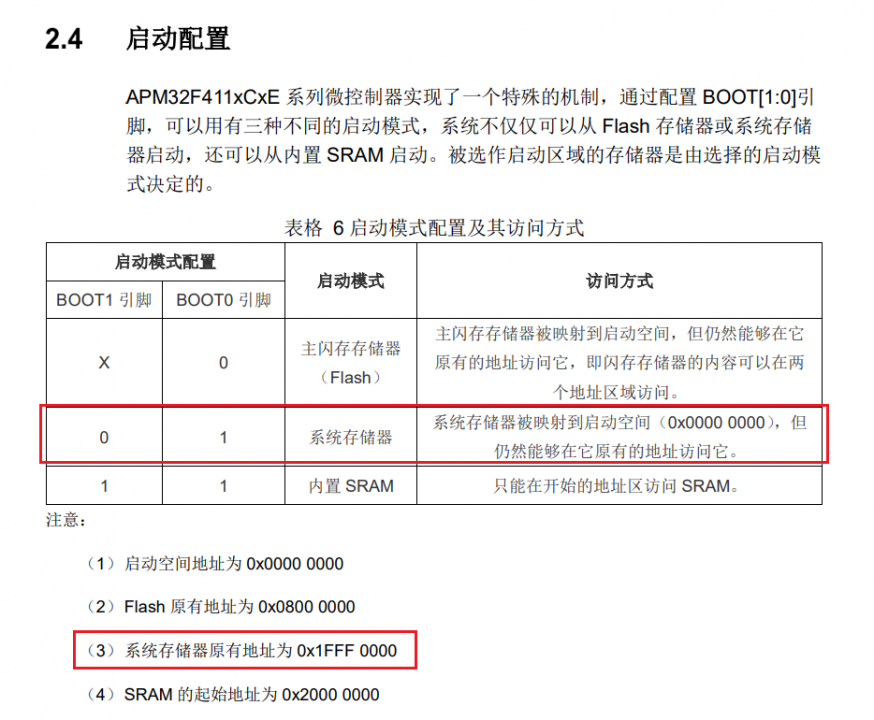

根据APM32F411xCxE规格书，芯片依靠BOOT0、BOOT1两个引脚电平区分三种启动区域：
主Flash启动：BOOT0=0；
ISP系统存储器启动：BOOT1=0，BOOT0=1，系统存储器基地址0x1FFF0000；
SRAM启动：BOOT1=1，BOOT0=1。
进入ISP烧录模式只需将BOOT1拉低、BOOT0拉高，复位芯片即可跳转至原厂内置Bootloader。
4.2 ISP支持的通信总线接口

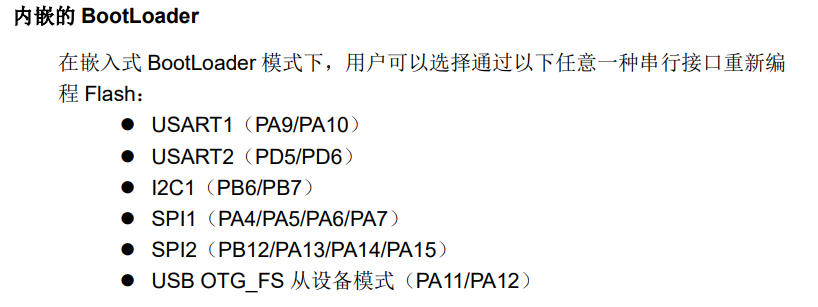

APM32F411内嵌Bootloader兼容多路常用串行总线，任意一路均可完成Flash擦除、读写编程：
USART1(PA9/PA10)、USART2(PD5/PD6)
I2C1(PB6/PB7)
SPI1(PA4/PA5/PA6/PA7)、SPI2(PB12/PA13/PA14/PA15)
USB OTG_FS从设备模式(PA11/PA12)
4.3配套工具GeehyProg使用教程
极海提供专用上位机GeehyProg用于ISP烧录评估，支持USART串口、USB DFU两种主流调试方式。
4.3.1 USART串口ISP操作

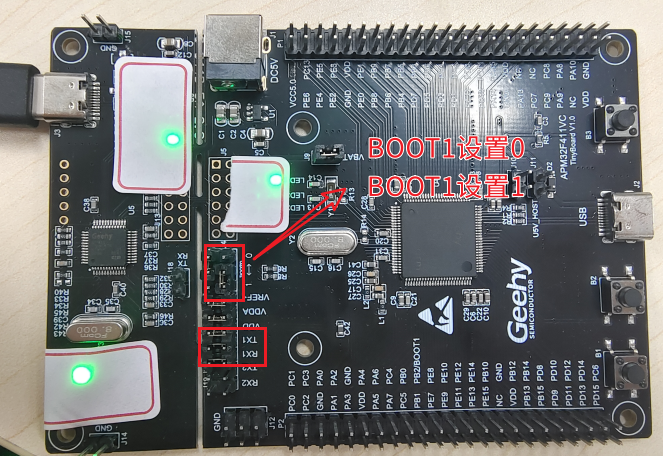

硬件配置：开发板跳帽设置BOOT1=0、BOOT0=1，使用板载GeehyLink预留串口引脚作为通信通道；
软件连接：打开GeehyProg，端口选择设备对应的COM口，波特率设置115200，点击连接设备即可识别APM32F411芯片；

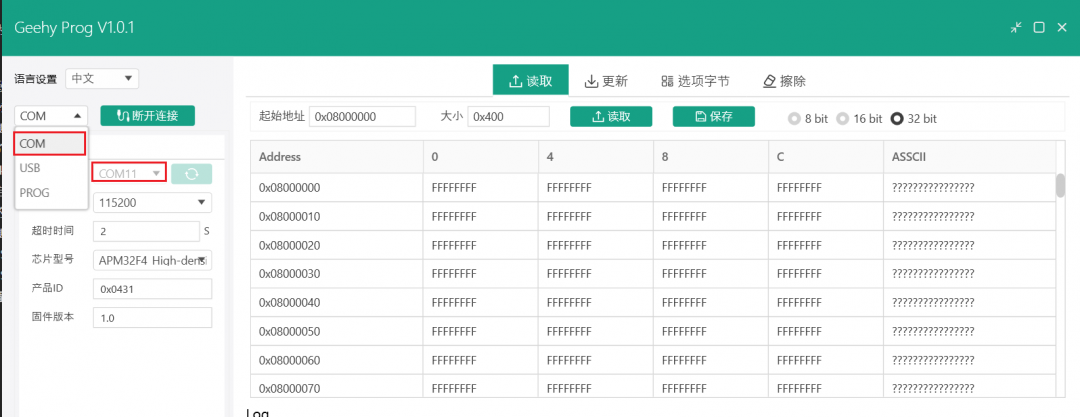

串口连接界面
4.3.2 USB DFU ISP操作
前置准备：下载并安装极海官方DFU驱动包；硬件配置同上，连接板载独立USB接口（不可使用GeehyLink调试USB）；

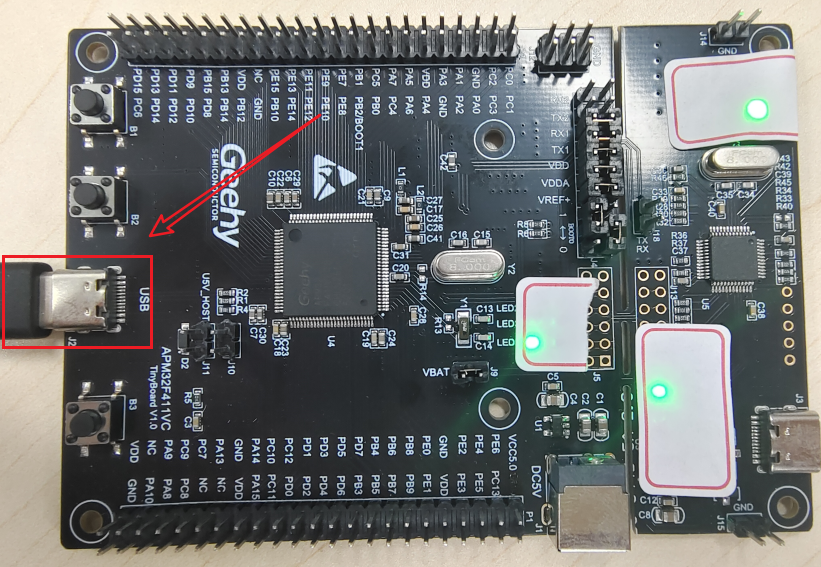

USB接口接线位置
软件连接：GeehyProg切换至USB通道，软件自动识别DFU模式下的APM32F411；

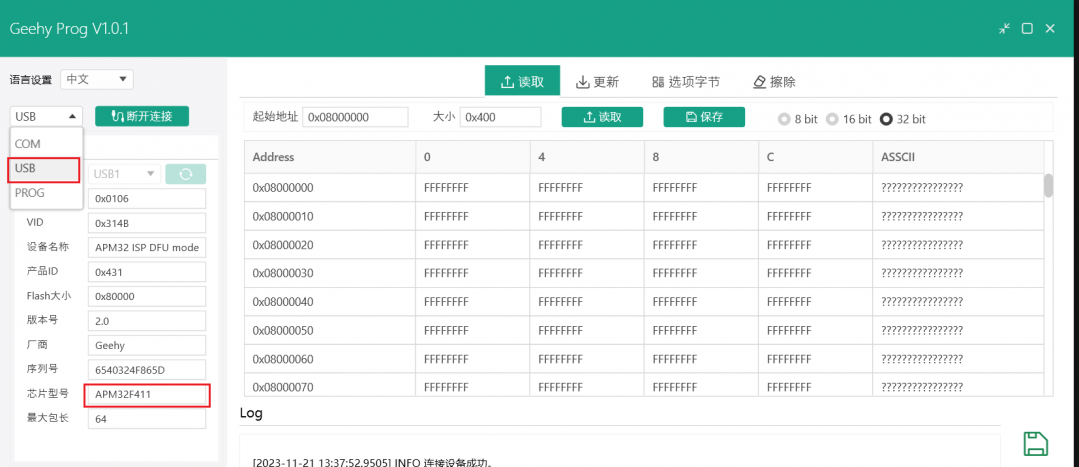

USB连接界面
4.3.3固件下载、校验与运行设置
串口、USB通道的烧录操作界面完全统一，以USART为例：
切换至「更新」页面，选取目标固件文件；
擦除选项：量产场景推荐擦除全部Flash，仅局部升级可选择擦除使用空间；
必选配置：勾选「写入校验」，确保烧录数据与源文件完全一致；终端升级场景可勾选「写入后自动运行程序」，升级完成直接启动业务代码；

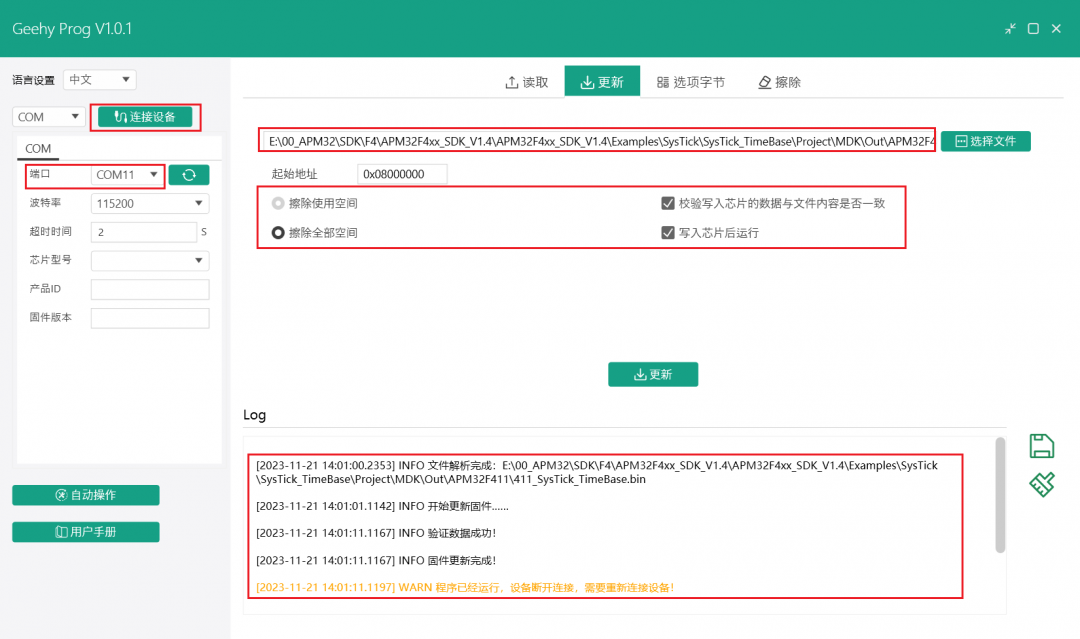

固件更新配置界面
点击「更新」等待进度完成，日志提示固件更新成功后，开发板LED交替闪烁，代表程序正常运行；可使用软件「读取」功能回读Flash内容校验烧录结果。
APM32F411出厂内置原厂ISP Bootloader，为产品量产烧录、从控芯片板内升级提供低成本、易落地的解决方案。相比ICP节省量产硬件与PCB成本，对比IAP不占用业务Flash空间，丰富的USART/USB/I2C/SPI多总线适配各类硬件设计。
本文仅演示USART与USB两种常用ISP调试方式，I2C、SPI总线的实操流程可基于同款上位机拓展测试，欢迎工程师交流补充使用经验。极海代理商-联科芯微电子销售彭小姐：18923868327
