在项目选型过程中，工程师常会面临参数高度相似的芯片抉择。极海的APM32F425与APM32F427即是如此。两者均基于高性能的Arm Cortex-M4F内核，但在处理“Flash读取延迟”这一关键性能瓶颈上，采取了截然不同的技术路径。
本文旨在通过对比分析，厘清这两款芯片在“零等待周期”特性上的本质区别，帮助开发者根据具体应用场景做出精准选型。
一、核心参数对比分析

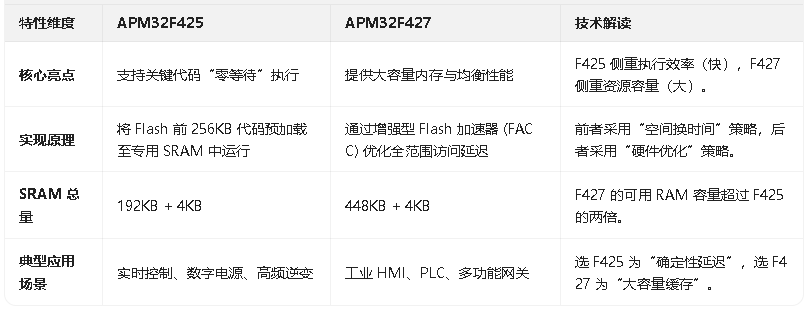

为了直观展示两款芯片的差异，以下整理了关键特性对比表：
二、技术深度：解密“零等待周期”
1.机制原理
APM32F425所谓的“零等待”，并非指全片Flash均无延迟，而是指关键代码零等待。
该芯片内部设计了一块独立的高速SRAM区域。在系统启动阶段，通过配置链接脚本，可将存储在外部Flash前256KB区域内的关键代码（如电机控制算法、电源闭环调节函数）自动加载至该专用SRAM中。CPU执行这些代码时，实际访问的是SRAM，从而实现了真正的零等待周期。
2.优势与代价分析
优势：
确定性延迟：在240MHz主频下，中断响应和关键循环的执行时间完全可预测，不受Flash访问状态影响。
性能提升：实测表明，关键代码在零等待区域运行时，性能较常规Flash执行提升约20%，CoreMark跑分由777提升至796。
代价：
资源占用：零等待机制会占用大量的SRAM资源。在APM32F425仅有的192KB SRAM中，需预留空间存放代码，导致可用于堆栈和动态数据的内存极为有限。
开发门槛：需要开发者具备修改链接脚本（.ld文件）的能力，主动管理代码布局，增加了开发复杂度。
3.APM32F427的技术路径
相比之下，APM32F427选择了通用性更强的路线。它取消了独立的零等待SRAM，转而通过增强型Flash加速控制器优化全容量Flash（1MB/2MB）的平均访问延迟。结合其高达448KB的SRAM，开发者可以轻松运行复杂的协议栈（如LWIP、FreeRTOS）或存储大量数据（如图像帧），无需担心内存碎片化问题。
三、工程选型建议
1.推荐选择APM32F425的场景
应用领域：电机驱动、伺服控制、高频数字电源。
代码特征：存在一段调用频繁、对实时性要求极高的核心算法，且代码量明确小于256KB。
性能需求：对任务执行时间有纳秒级或微秒级的确定性要求。
2.推荐选择APM32F427的场景
应用领域：工业触摸屏(HMI)、可编程逻辑控制器(PLC)、通信网关。
软件栈需求：需运行LVGL、emWin等图形库，或处理多种工业网络协议。
开发考量：程序总代码量大，需要大内存缓存数据，或希望简化开发流程，避免复杂的内存管理配置。
综上所述，APM32F425与APM32F427的区别本质上是“用内存换速度”与“用资源换容量”的权衡。F425通过牺牲通用内存换取极致的执行效率，F427则通过强大的综合资源保障系统的流畅运行。
在最终决策前，建议开发者使用评估板对核心算法进行实测，以数据驱动选型，而非仅依赖参数表。
