极海APM32F427出现hardfault错误之试图切入ARM状态错误的研究分析

2026-05-21 14:18:35/ By Admin

　　在基于ARM Cortex-M内核（如M3/M4/M7）的嵌入式开发中，HardFault（硬错误）是开发者最常遇到的难题之一。本文档深入剖析了一种特定的HardFault诱因——“试图切入ARM状态”。

　　其核心原理在于：Cortex-M系列处理器仅支持Thumb-2指令集，不支持传统的32位ARM指令集。处理器通过检查跳转地址的最低位（LSB）来判断指令集状态：若LSB为0，CPU会尝试进入ARM状态。由于硬件上缺乏ARM状态的解码逻辑，这一尝试将立即触发UsageFault（非法状态错误），并最终升级为致命的HardFault。

　　本文档详细解释了该机制的底层原理，并列举了导致该错误的典型代码场景及排查方法。

　　1.核心概念：ARM与Thumb指令集

　　处理器通过跳转地址的最低位（LSB）来决定进入哪种状态：

　　LSB=1：进入Thumb状态（Cortex-M唯一支持的状态）。

　　LSB=0：进入ARM状态。

　　Cortex-M系列（如APM3/STM32）的特殊性：

　　只支持Thumb-2指令集，硬件上没有ARM指令解码器。

　　强制要求：所有函数入口地址和中断向量表中的地址，其数值必须是奇数（即LSB必须为1）。

　　后果：如果跳转到偶数地址（LSB=0），CPU会试图切换到不存在的ARM状态，从而触发UsageFault（UFSR寄存器的INVSTATE置位），最终升级为HardFault。

　　2.错误成因：试图切入ARM状态

　　该错误并非开发者主观意愿，而是由地址指针错误导致的。当程序试图执行以下操作时会发生：

　　调用函数指针指向了一个偶数地址。

　　中断向量表中存储了偶数地址。

　　栈溢出导致返回地址（LR）被篡改为偶数。

　　3.典型复现场景

　　以下是导致该错误的四个常见代码场景：

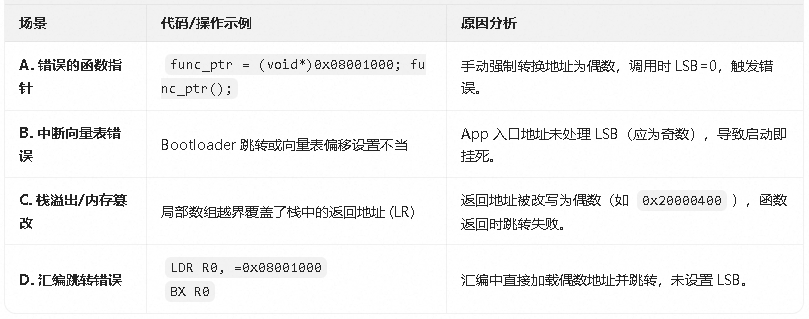

　　4.排查与解决方法

　　当你遇到INVSTATE置位的HardFault时，请按以下步骤定位：

　　查看堆栈寄存器：

　　检查发生错误时的PC（程序计数器）指向哪行代码。

　　重点检查LR（连接寄存器）的值。如果LR的最后一位是0，说明是函数返回时触发的错误（指向了偶数地址）。

　　检查函数指针：

　　如果是通过函数指针调用（如回调函数），确认该指针的实际数值是否为奇数。

　　检查Bootloader跳转逻辑：

　　确保获取的App入口地址是奇数。标准跳转代码应确保地址最低位为1：

// 正确示例：确保 JumpAddress 是奇数 JumpAddress = *(__IO uint32_t*) (ApplicationAddress + 4); Jump_To_Application = (pFunction) JumpAddress;

　　总结：只要确保所有跳转目标地址的最低位（LSB）为1（即地址值为奇数），即可避免此错误。
