APM32F425零等待功能详解与性能实测

2026-04-17 17:48:06/ By Admin

　　在工业控制、电机驱动、储能BMS等对实时性与运算速度要求严苛的场景中，MCU的Flash访问效率直接决定系统响应速度与控制精度。珠海极海半导体推出的工业级高性能拓展型MCU——APM32F425，凭借Flash零等待技术，有效突破传统Flash访问瓶颈，大幅提升代码执行效率与系统实时性。本文将全面解析APM32F425零等待功能原理、实现方法，并通过实测数据验证性能优势。

　　一、APM32F425芯片核心概览

　　极海APM32F425基于Arm®Cortex‑M4F内核打造，主频最高可达240MHz，支持FPU与DSP指令，搭配16数据流DMA，复杂运算与数据搬运能力强劲。存储方面内置1024KB Flash、192KB+4KB SRAM，支持EMMC外部存储扩展，满足大容量代码与数据存储需求。

　　该芯片外设资源丰富，集成3路12位ADC、2路12位DAC，拥有完善的定时器阵列与UART、I2C、SPI、CAN、USB、以太网等高速通信接口，具备RNG随机数发生器与96位唯一ID，安全性与可追溯性突出。封装覆盖QFN48、LQFP48/64/100/144等多种规格，引脚灵活可配，广泛适配PLC、伺服驱动、四轴飞行器、储能BMS、机器人、智能家居等场景。

　　二、零等待功能：原理与核心价值

　　传统MCU在高频运行时，CPU速度远高于Flash访问速度，读取指令需插入等待周期，导致实时性下降、控制延迟增加。APM32F425的Flash零等待，通过Flash前256KB映射至SRAM实现核心突破。

　　1.映射机制

　　芯片上电初始化阶段，自动将Flash前256KB数据搬运至SRAM。SRAM访问速度与CPU高频运行完全匹配，CPU访问该区域时无需等待周期，可直接快速读取指令与数据，从硬件层面消除Flash访问延迟。

　　2.性能优势

　　用户可将中断服务程序、高频调用函数、实时控制逻辑等关键代码放入零等待区域，确保高实时性代码极速执行，显著提升系统响应速度与运算效率，完美适配高端电机控制、数字电源、工业自动化等对性能与实时性要求极高的场景。

　　三、零等待功能快速实现步骤

　　APM32F425零等待区支持0KB、64KB、128KB、192KB、256KB五档配置，通过NVI的FRAM[3:0]位段（地址0x1FFF7B10的bit[15:12]）设置，未用作零等待的SRAM3可作为普通SRAM使用。以Keil开发平台为例，实现流程如下：

　　1.配置零等待区大小

　　根据项目需求选择64KB~256KB档位，通过配置字锁定映射空间，256KB为最大可用零等待容量。

　　2.修改分散加载文件（SCT）

　　在SCT中定义零等待代码段，限定地址在Flash前256KB（0x08000000~0x08040000），为关键代码划分专属空间。

　　3.指定代码入零等待区

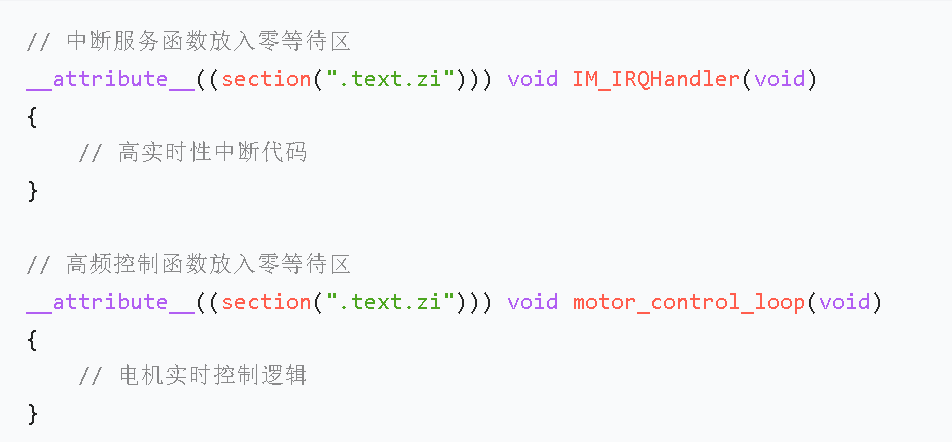

　　使用__attribute__((section(".text.zi")))关键字修饰函数，将PWM中断、实时控制、电机算法等高频代码定向放入零等待段。

　　4.验证代码位置

　　编译后查看.map文件，搜索目标函数名，确认地址落在0x08000000~0x08040000区间，即完成配置。

　　配置注意事项

　　零等待区空间有限，优先放置最高实时性代码，如电机FOC控制、PWM中断、电流环/速度环计算等，最大化发挥高速访问优势。

　　四、零等待性能实测：效率提升约20%

　　为验证APM32F425零等待效果，选取APM32F407（无零等待）、GD470（行业典型零等待芯片）与APM32F425对比测试，统一主频160MHz、APM32F425配置256KB零等待区，采用兼容代码测试，结果如下：

　　实测数据显示：

　　相比无零等待的APM32F407，APM32F425代码执行效率提升约20%，PWM中断执行时间大幅缩短；

　　电流读取、位置计算、速度环/FOC/电流环计算等核心电机控制算法，执行周期均显著优化；

　　APM32F425零等待性能与GD470持平甚至略有优势，处于行业领先水平。

　　APM32F425通过Flash‑SRAM映射实现零等待访问，从硬件层面解决高频MCU的Flash访问瓶颈，配合灵活的配置方式与极简的开发流程，可快速落地高实时性应用。实测证明，其零等待功能可带来约20%的执行效率提升，在伺服驱动、工业控制、储能BMS等场景中，能有效降低控制延迟、提升系统稳定性与响应速度。

　　作为极海半导体面向工业高端场景的主力MCU，APM32F425凭借零等待技术、丰富外设与高兼容性，为开发者提供高性能、高可靠的控制核心，是工业自动化与高端智能硬件的优选方案。
