极海MCU烧录调试常见问题如何排查？

2026-04-25 15:29:01/ By Admin

　　在极海MCU调试过程中，常会遇到无法烧录、无法调试等问题，本文整理了J‑Link未知设备、Keil识别不到IDCODE两类高频问题的排查方法，保持原有操作逻辑与图片不变。

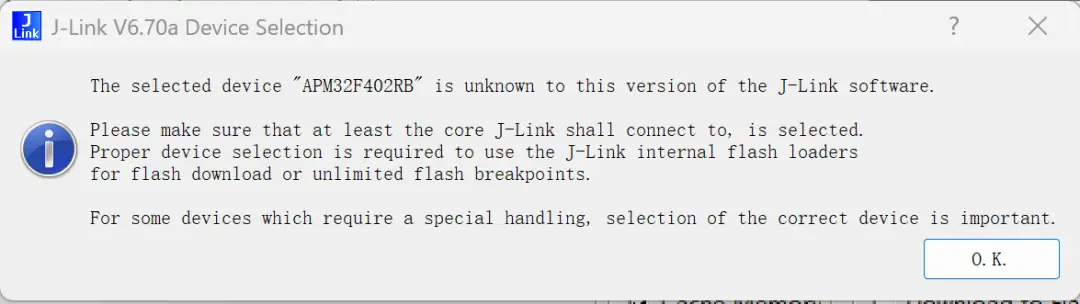

　　一、J‑Link弹窗提示“未知设备”

　　问题原因

　　使用版本较老的J‑Link驱动，未内置Geehy（极海）芯片型号，导致弹出设备未知提示。

　　临时解决方法

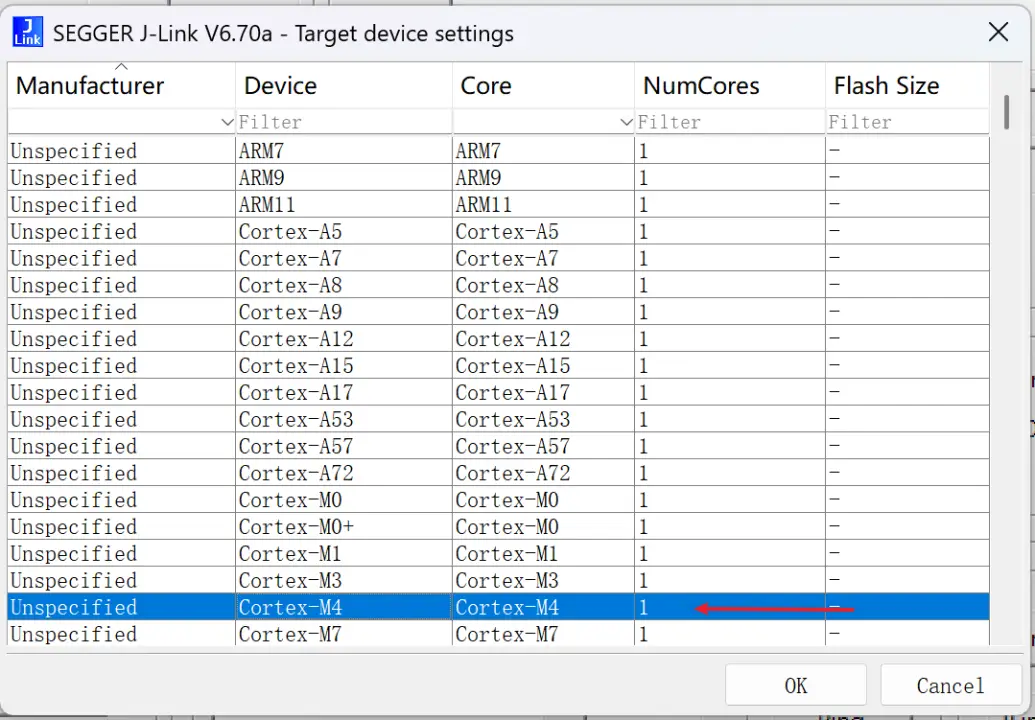

　　点击弹窗OK，手动选择芯片对应的ARM内核即可正常使用：

　　APM32E030系列→Cortex‑M0+

　　APM32F402系列→Cortex‑M4

　　彻底解决方法

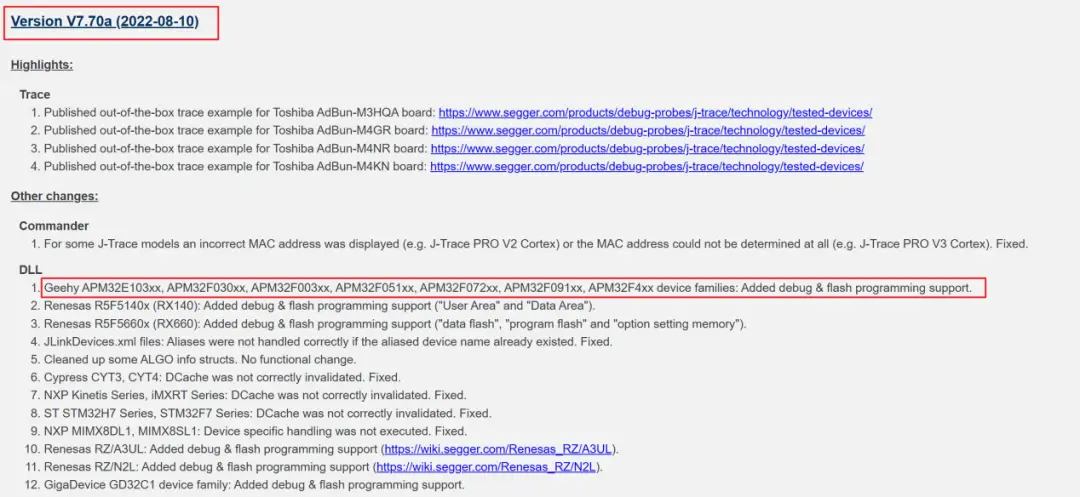

　　安装最新版J‑Link驱动：J‑Link从V7.70a版本起正式支持极海芯片，版本越新支持型号越全。

　　⚠️注意：市面大量盗版J‑Link，使用高版本驱动易触发警告。

　　)

　　二、Keil上识别不到IDCODE

　　前提检查

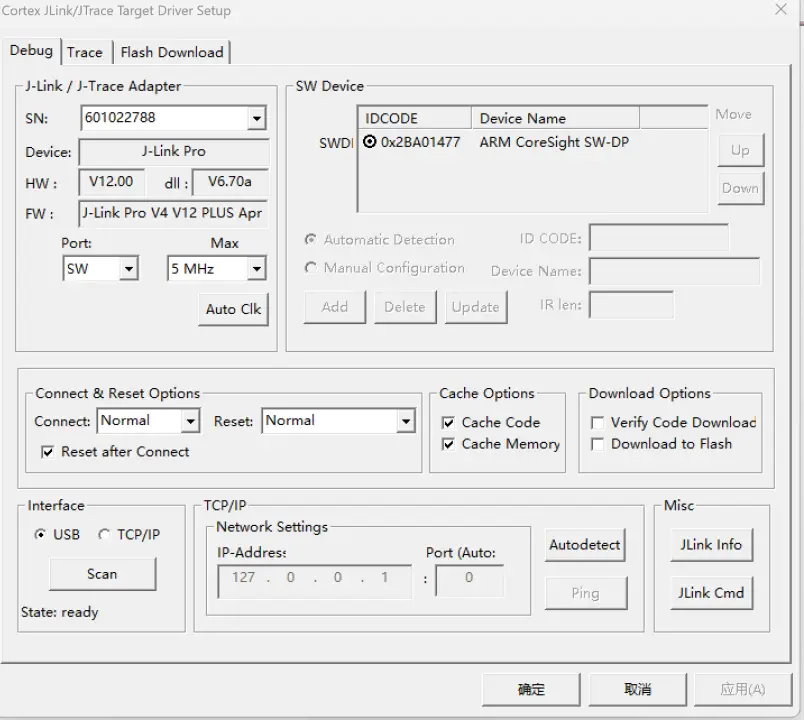

　　确保驱动环境正常；若使用其他烧录器，需先确认驱动安装完整。正常情况下，接线无误、芯片工作正常时，Keil选择对应烧录器可直接读到芯片IDCODE。

　　

　     排查步骤

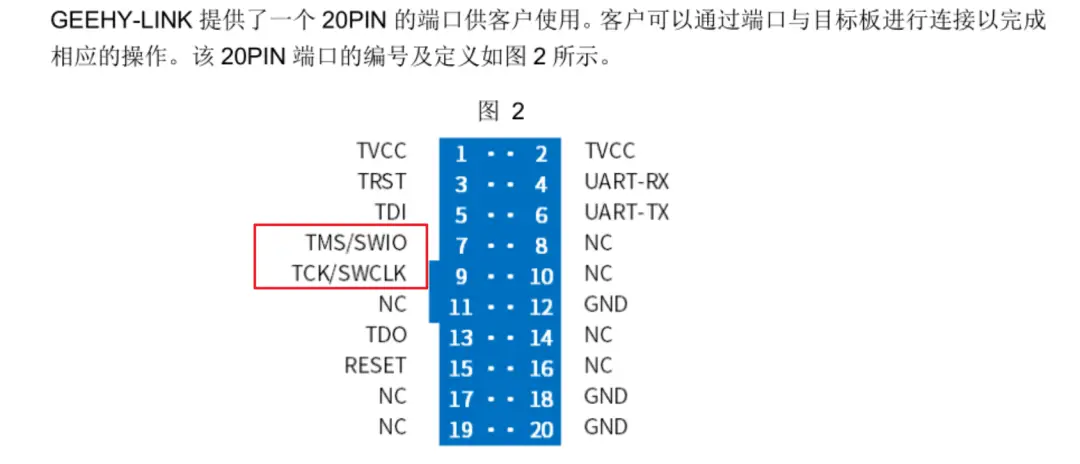

　　1.核对烧录接口接线

　　确保烧录器与板子的SWD引脚一一对应、接线正确。

　　2.排除低功耗/禁用SWD问题

　　芯片进入低功耗、或软件禁用SWD引脚，会导致无法识别。

　　快速排查方法：

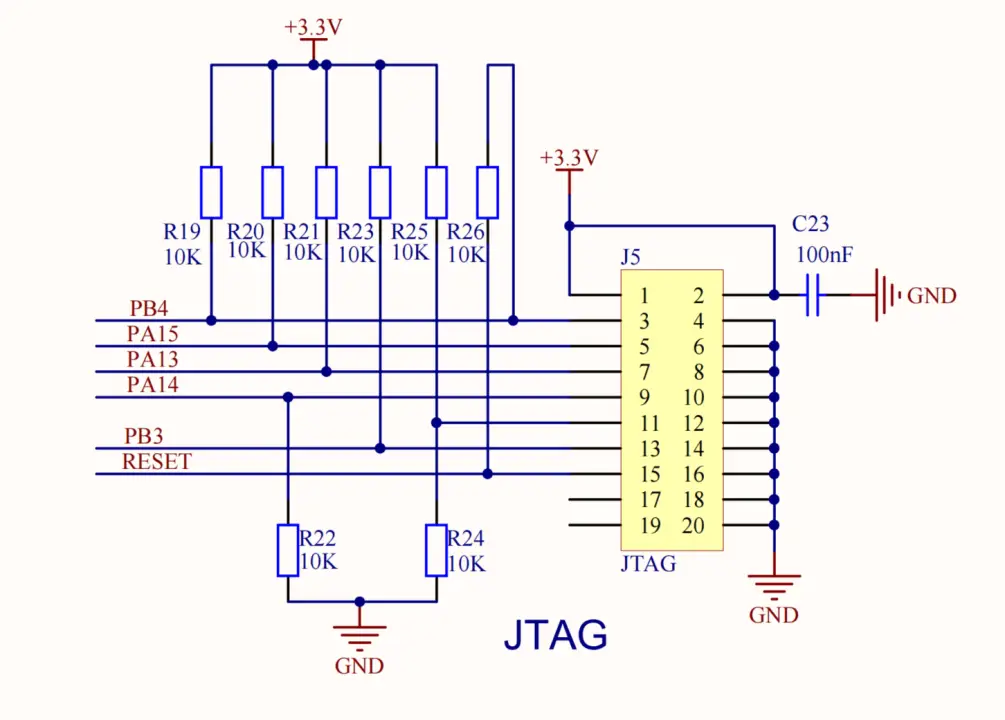

　　用镊子短接复位电容，让芯片保持复位状态

　　复位状态下引脚为默认态，烧录器可正常读到ID

　　读到ID说明芯片与接线正常，松开复位即可烧录

　　3.松开复位又识别不到ID

　　尝试松开复位的瞬间点击烧录，趁芯片未退出复位时完成烧录，多试几次通常可成功。

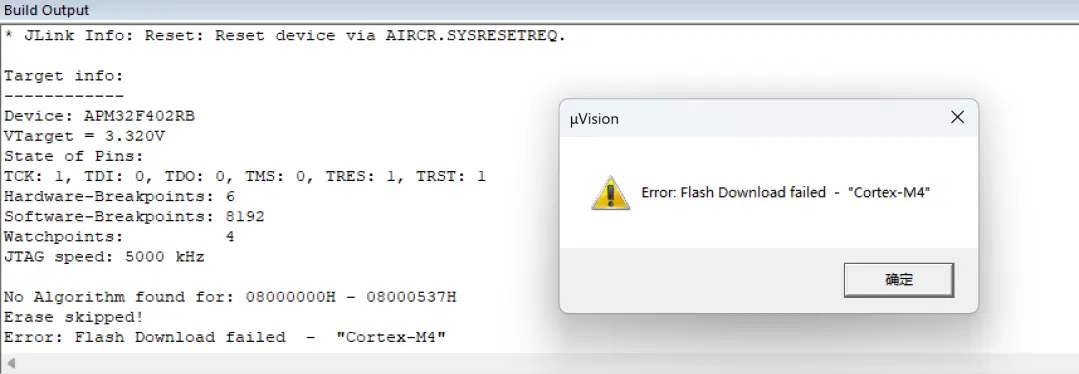

　　能读ID但烧录失败

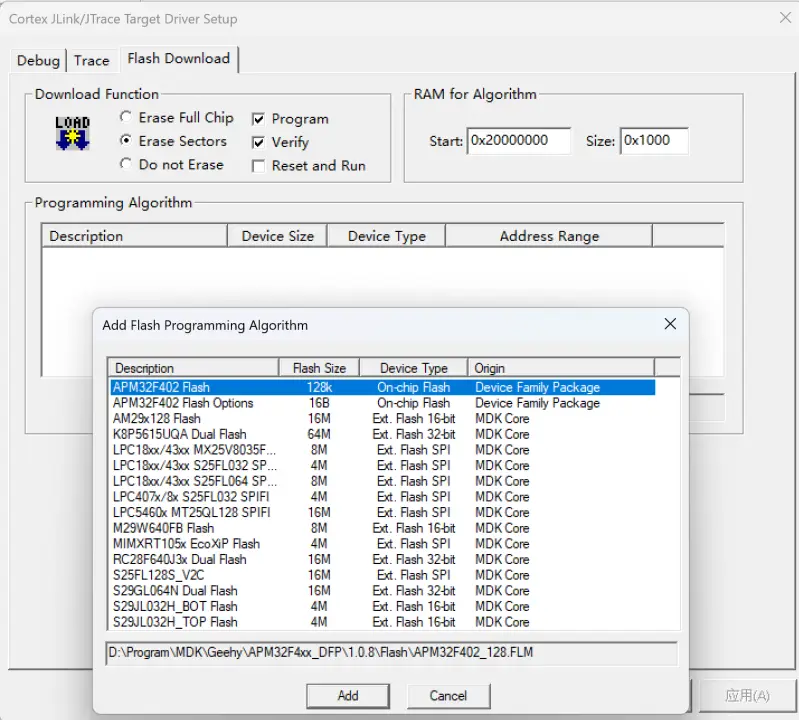

　　若提示Flash Download failed/No Algorithm found，说明缺少Flash编程算法文件。解决：检查工程是否正确添加对应型号的.FLM算法文件。
