产品特性
◼ 内核
– 32 位 Arm® Cortex®
-M0+内核
–最高 64MHz 工作频率
◼ 存储器及接口
– Flash：容量最高为 64KB
– SRAM：8KB
◼ 时钟
– HSICLK：出厂校准的 64MHz RC 振荡器
– LSICLK：支持 32.768KHz RC 振荡器
◼ 电源与电源管理
– VBB范围：5～36V
– VDD5范围：5V
–支持上电/掉电复位（POR/PDR）
–支持可编程电源电压检测器（PVD）
◼ 低功耗模式
–支持睡眠、停机两种模式
◼ DMA
– 1 个 DMA，有 3 个通道
◼ 调试接口
– SWD
◼ I/O
–最多有 24 个 I/O
–所有 I/O 都可以映射到外部中断向量
–最多有 24 个容忍 5V 输入的 I/O
◼ 通信外设
– 2 个 UART，支持 LIN 功能
– 1 个 SPI
◼ 模拟外设
– 1 个 12 位的 ADC，最多支持 8 个外部通道和 6 个内部通道，转换范围0~5V，最大采样率 2 MSPS
– 2 个可编程模拟比较器（COMP）
– 2 个轨到轨运算放大器（OPAMP）
◼ 定时器
– 1 个可以提供 8 通道 PWM 输出的16位高级定时器，支持死区生成和刹车输入等功能
– 1 个 32 位通用定时器，有 4 个独立通道可以用来输入捕获、输出比较、PWM 与脉冲计数等功能
– 1 个 16 位基本定时器
– 1 个 16 位低功耗定时器
– 2 个看门狗定时器：一个独立看门狗IWDT 和一个窗口看门狗 WWDT
– 1 个 24 位自减型系统定时器 SysTick Timer
◼ 算法单元
– CRC
– DIV
– MULT
◼ 内置 3P+3N 栅极驱动
–可独立选配 HO/LO，上升沿/下降沿，4 种输出斜率
– HO 输出电流+320mA/-70mA@Vsup=24V
– LO 输出电流+60mA/-210mA@Vsup=24V
–内置 5V/60mA LDO
–内置 240ns 死区时间
–内置欠压保护/防直通功能
◼ 96/128 位唯一设备 ID

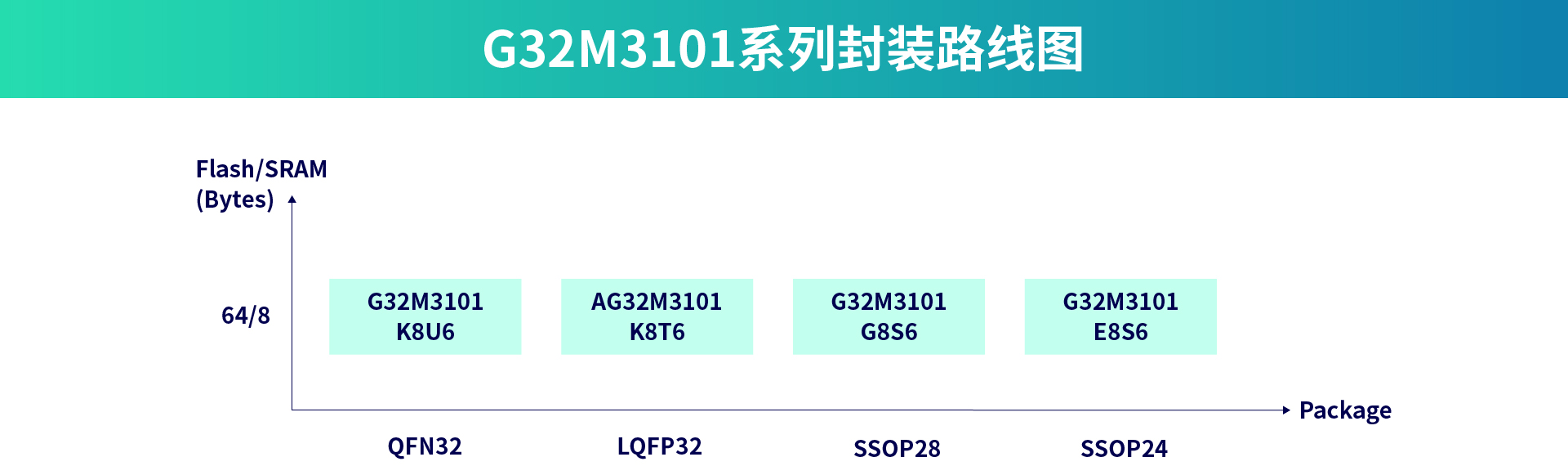

◼ 芯片封装

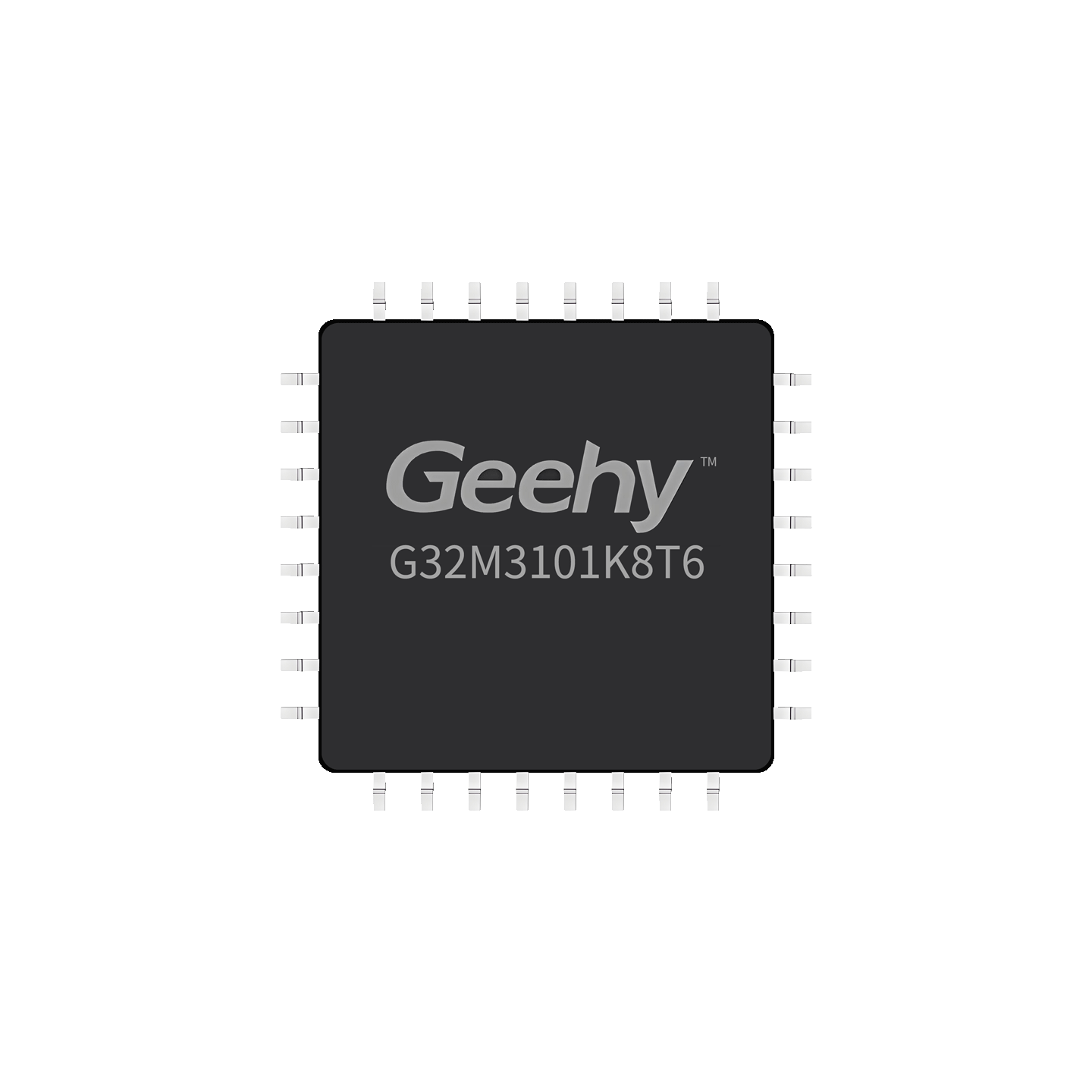

– LQFP32

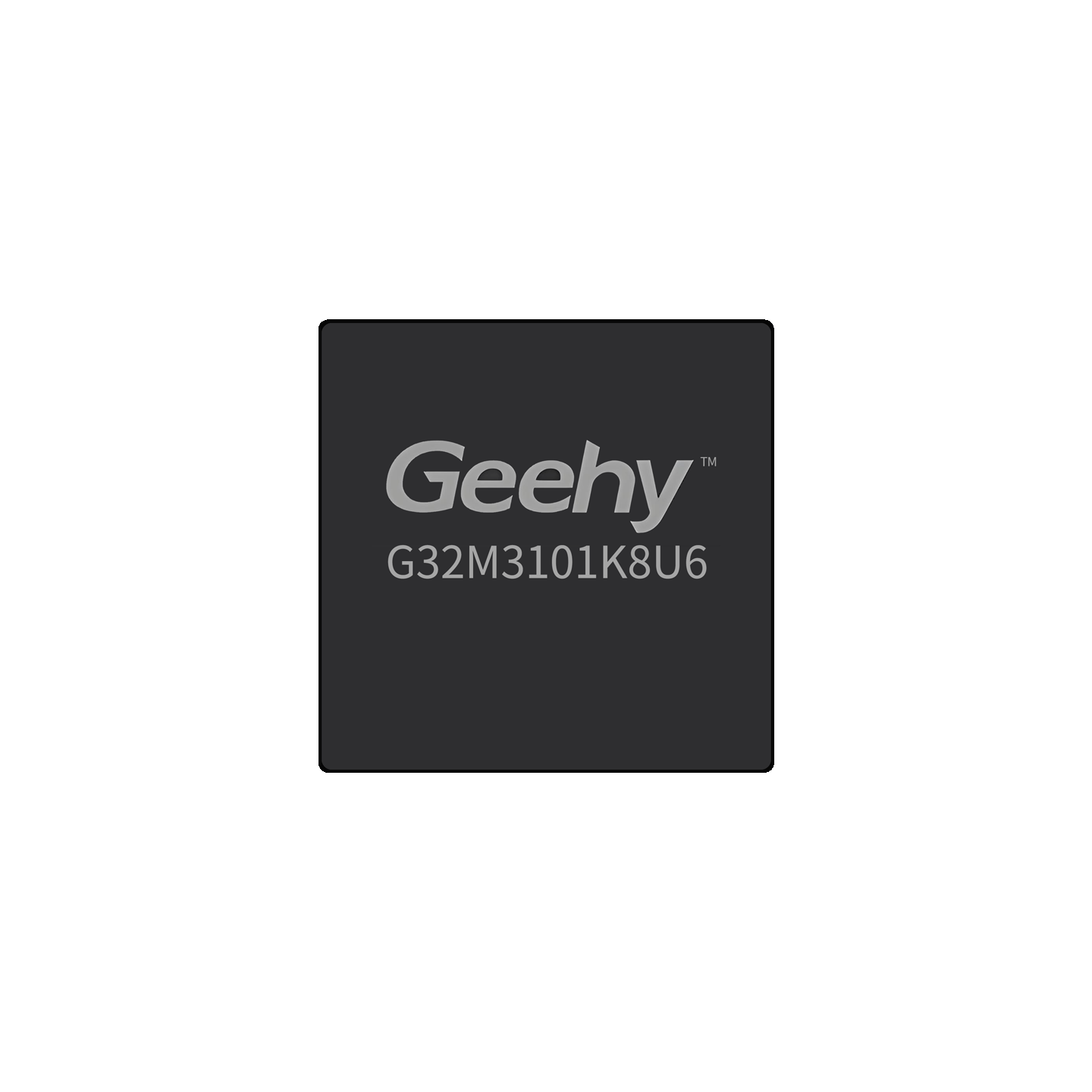

– QFN32

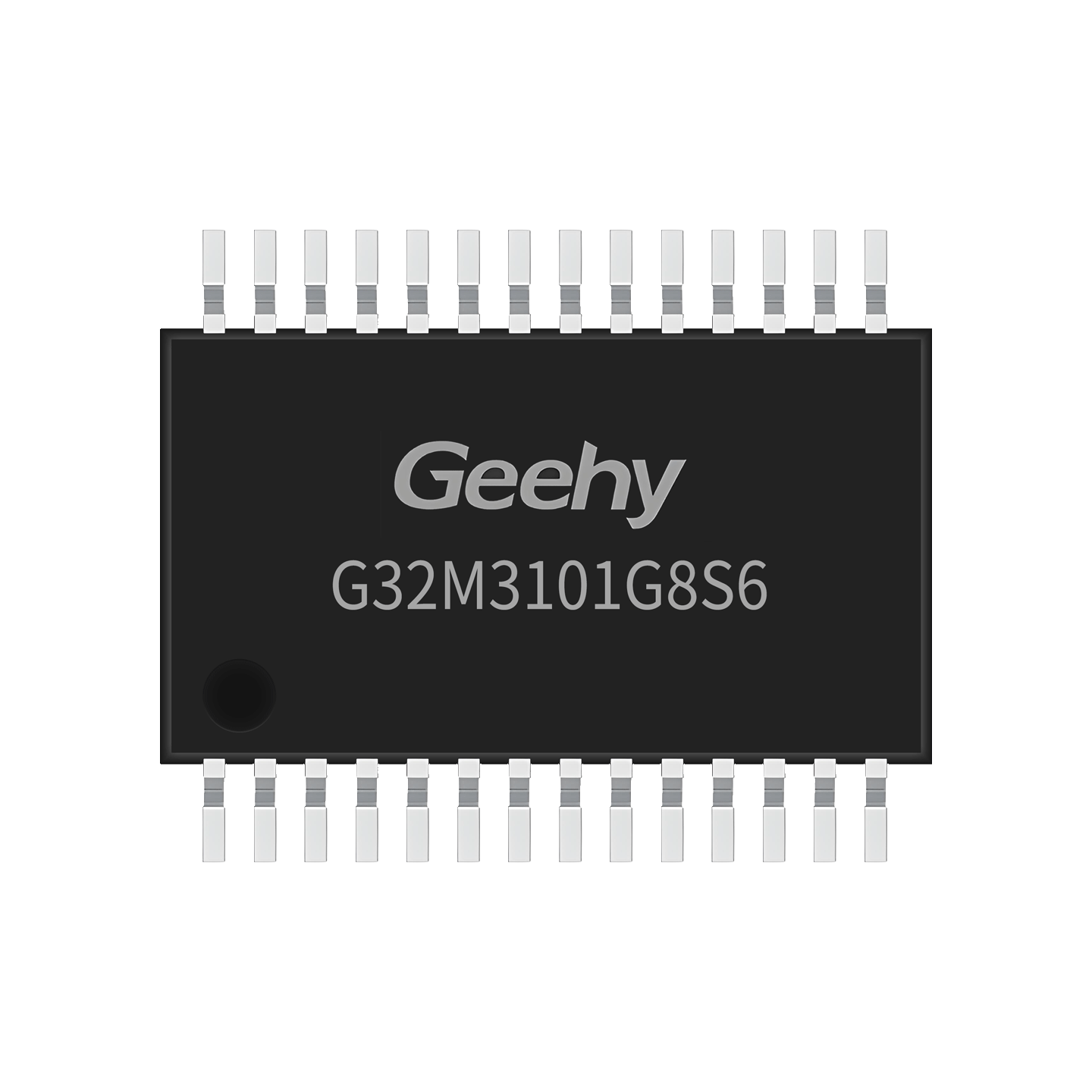

– SSOP28
– SSOP24
