产品特性
◼ 内 核
–带有 FPU 的 32 位 Arm® Cortex®-M4F内核
–最高 168MHz 工作频率
◼ 存储器及接口
–Flash：512KB
–SRAM：系统（192KB）+备份（4KB）
–SMC：支持 SRAM、PSRAM、NORw Flash 和 NANDwFlash 存储器
◼ 时 钟
–HSECLK：支持 4~26MHz 外部晶体/陶瓷振荡器
–LSECLK：支持 32.768KHz 晶体/陶瓷振荡器
–HSICLK：出厂校准的 16MHz RC 振荡器
–LSICLK：支持 28KHz RC 振荡器
–PLL1：主锁相环，由四个参数配置输出频率
–PLL2：专门给 I2S 提供时钟信号的锁相环，由三个参数配置输出频率
◼ 电源与电源管理
–VDD 范围：1.8～3.6V
–VDDA 范围：1.8～3.6V
–备份域电源 VBAT范围：1.65V～3.6V
–支持上电/掉电/欠压复位（POR/PDR/BOR）
–支持可编程电源电压检测器（PVD）
◼ 低功耗模式
–支持睡眠、停机、待机三种模式
◼ DMA
–两个 DMA,每个 DMA 有 8 个数据流，共 16 个
◼ 调试接口
–JTAG
–SWD
◼ I/O
–最多有 82 个 I/O
–所有 I/O 都可以映射到外部中断向量
◼ 通信外设
–4 个 USART，2 个 UART，支持ISO7816、LIN 和 IrDA 等功能
–3 个 I2C，支持 SMBus/PMBus
–3 个 SPI（2 个可复用 I2S）
–2 个 CAN
–2 个 USB_OTG 控制器
–1 个 SDIO 接口
◼ 模拟外设
–3 个 12 位的 ADC
–2 个 12 位的 DAC
◼ 定时器
–2 个可以提供互补通道 PWM 输出的16 位高级定时器 TMR1/8，支持死区生成和刹车输入等功能
–2 个 32 位通用定时器 TMR2/5，每个定时器有 4 个独立通道可以用来输入捕获、输出比较、PWM 与脉冲计数等功能
–8 个 16 位通用定时器 TMR/3/4/9/10/11/12/13/14，每个定时器有 2 个独立通道可以用来输入捕获、输出比较、PWM 与脉冲计数等功能
–2 个 16 位基本定时器 TMR6/7
–2 个看门狗定时器：一个独立看门狗IWDT 和一个窗口看门狗 WWDT
–1 个 24 位自减型系统定时器 Sys Tick Timer
◼ RTC
–支持日历功能
–可从停机/待机模式下报警和定期唤醒
◼ CRC 计算单元
◼ 96 位唯一设备 ID

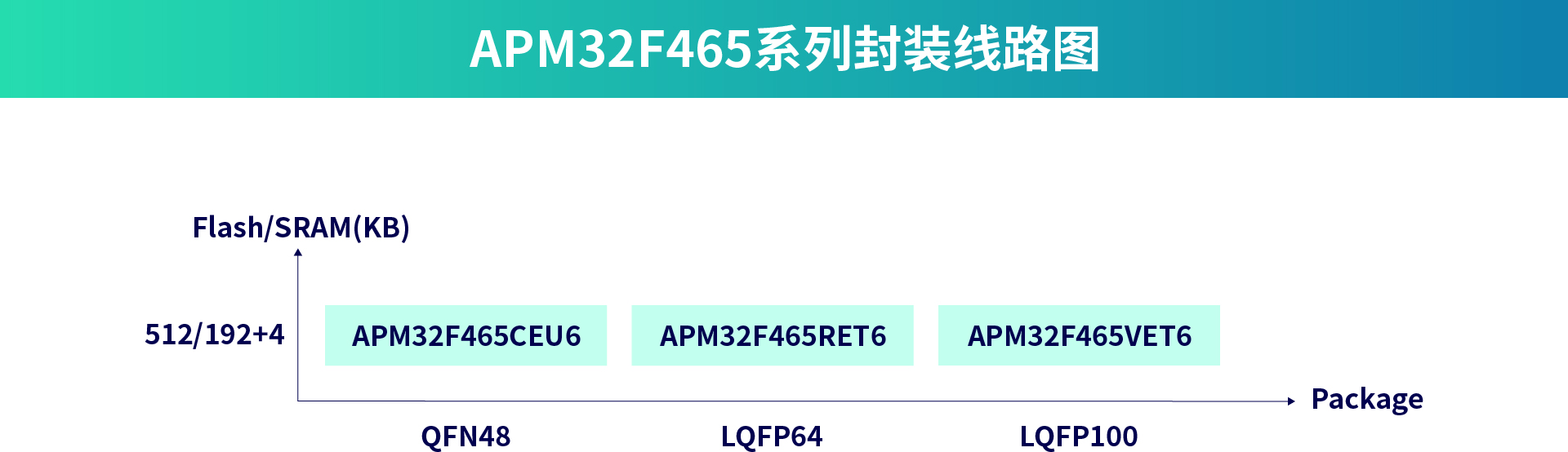

◼ 封装
–LQFP100，LQFP64，QFN48，QFN32
