32位微控制器

APM32F103x4x6x8

基于Arm® Cortex®-M3内核的32位微控制器

工业级主流热门型MCU，具有强大运算效能、出色功耗效率、丰富存储空间；内置LCD接口，兼容8080/6800模式；已通过IEC 61508 /IEC 60730功能安全认证，符合工业级高可靠性能要求；

Read More
内核及最大工作频率 Arm® 32-bit Cortex®-M3@96MHz
工作电压 2.0~3.6V
Flash(KB) 64
SRAM(KB) 20
GPIOs 51
工作温度 环境温度：-40°C至85°C/-40°C至105°C 结温度：-40°C至105°C/-40°C至125°C
免费报价 comment

产品特性
◼ 内 核
–32 位 Arm® Cortex®-M3 内核
–最高 96MHz 工作频率

◼ 存储器
–Flash：64KB
–SRAM：20KB

◼ 时 钟
–HSECLK：支持 4~16MHz 外部晶体/陶瓷振荡器
–LSECLK：支持 32.768KHz 晶体/陶瓷振荡器
–HSICLK：出厂校准的 8MHz RC 振荡器
–LSICLK：支持 40KHz RC 振荡器
–PLL：锁相环，支持 2~16 倍频

◼ 电源与电源管理
–VDD 范围：2.0～3.6V
–VDDA 范围：2.0～3.6V
–备份域电源 VBAT范围：1.8V～3.6V
–支持上电/掉电复位（POR/PDR）
–支持可编程电源电压检测器

◼ 低功耗模式
–支持睡眠、停机、待机三种模式

◼ DMA
– 1 个 7 通道的 DMA

◼ 调试接口
–JTAG
–SWD

◼ I/O
–最多有 51 个 I/O
–所有 I/O 都可以映射到外部中断向量
–最多有 29 个容忍 5V 输入的 I/O

◼ 通信外设
–2 个 I2C 接 口 （ 1Mbit/s ）， 支持SMBus/PMBus。
–3 个 USART，支持 ISO7816、LIN 和IrDA 等功能
–2 个 SPI，最大传输速度 18Mbps
–1 个 CAN
–1 个 USBD

◼ 模拟外设
–2 个 12 位的 ADC

◼ 定时器
–1 个可以提供 7 通道 PWM 输出的 16位高级定时器 TMR1，支持死区生成和刹车输入等功能
–3 个 16 位通用定时器 TMR2/3/4，每个定时器有 4 个独立通道可以用来输入捕获、输出比较、PWM 与脉冲计数等功能
–2 个看门狗定时器：一个独立看门狗IWDT 和一个窗口看门狗 WWDT
–1 个 24 位自减型系统定时器 Sys Tick Timer

◼ RTC
–支持日历功能

◼ 84Bytes 备份寄存器
◼ CRC 计算单元
◼ 96 位唯一设备 ID
参数详情

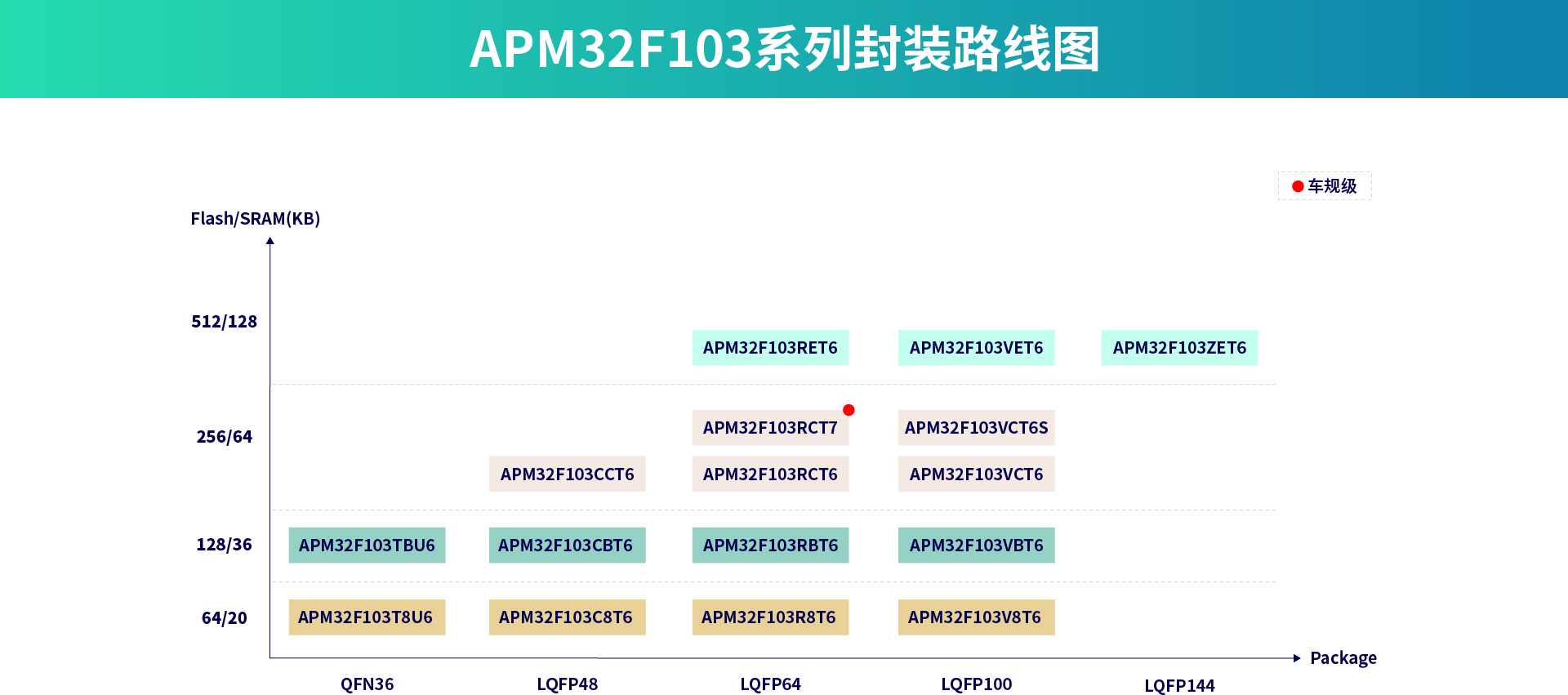

F103

应用场景

HUD

前流水灯

盲区监测

车载中控

智能座舱

电动尾门

故障诊断仪

燃油防盗报警器
