当前，机器人关节伺服领域主流采用“MCU/DSP+FPGA+功率驱动”的多芯片异构架构，各芯片分别承担运动规划、电流控制、功率变换等功能，但该架构存在诸多技术瓶颈：多芯片间高速数据交互难度大、时钟同步精度不足，导致控制延迟增加，影响系统动态响应与抗扰动能力；同时分立器件数量较多，不仅增加PCB布局难度，还会提升产品选型、开发及维护成本，不利于小型化、一体化集成。

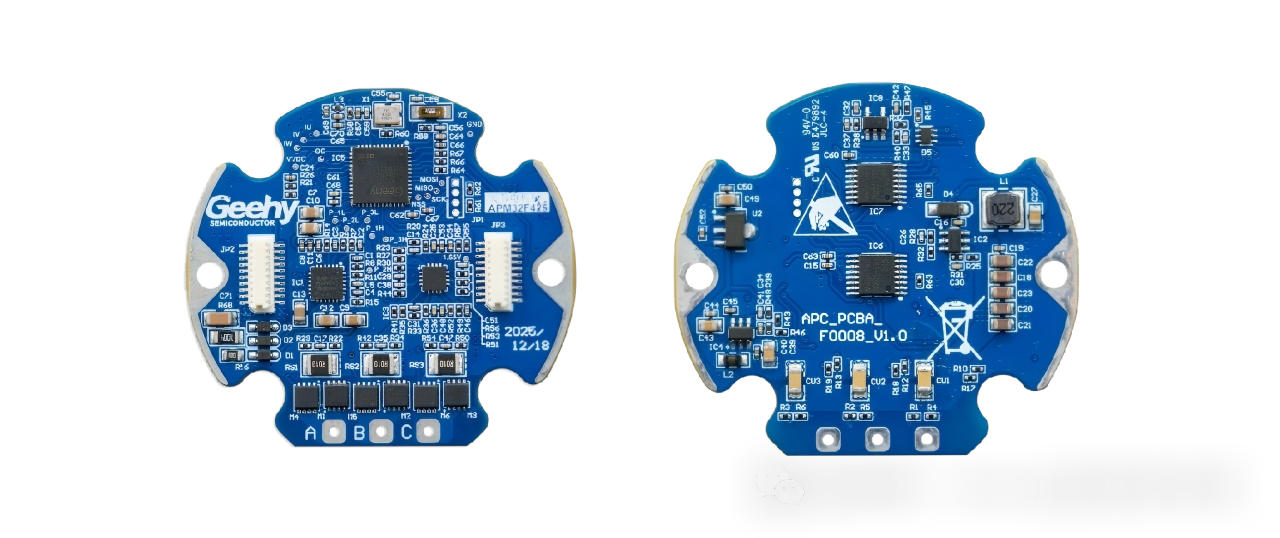

针对以上行业痛点，极海推出机器人关节伺服专用参考方案，以单芯片架构打破多芯片协同的局限，凭借高集成度、高可靠性，适配各类机器人关节控制需求，具体方案如下：
一、方案核心配置

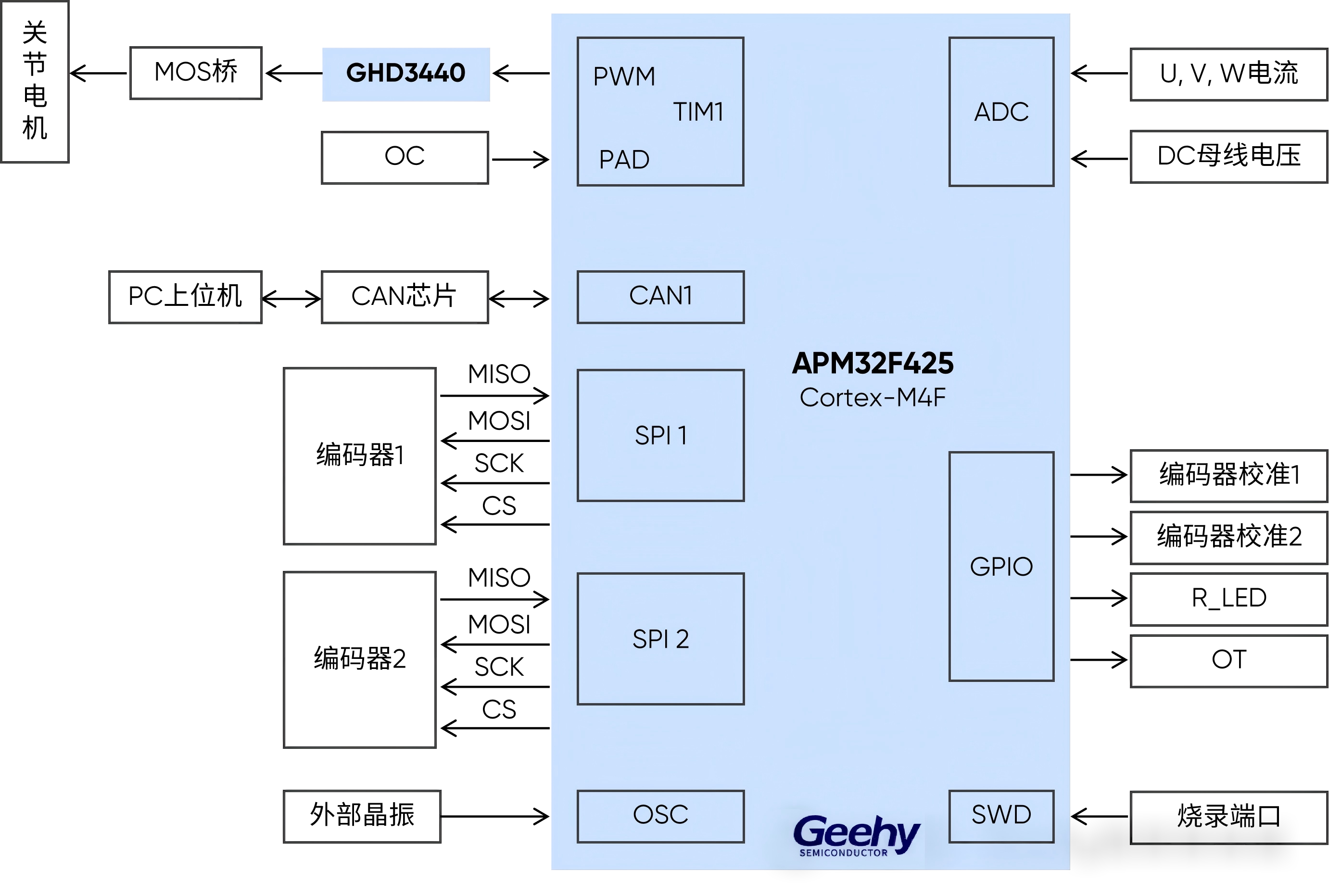

本方案以“单芯片主控+专用驱动”为核心架构，依托极海APM32系列MCU与专用驱动芯片，整合运动规划、电流控制、功率变换等全功能，替代传统多芯片异构架构，从根源上解决多芯片协同的各类问题。
主控核心：采用极海APM32F425系列MCU，主频高达240MHz，具备强大的数据处理能力，可高效完成运动规划、轨迹计算、电流闭环控制等核心任务，无需额外搭配DSP或FPGA芯片，大幅简化系统架构。
驱动配套：搭配GHD3440专用电机栅极驱动芯片，支持三相全桥驱动，适配不同功率等级的关节伺服需求，可直接驱动功率模块，减少外围器件数量。
功能集成：集成位置检测、电流采样、CAN通信等全功能模块，无需额外增加分立器件，有效降低PCB布局难度与整体成本。
二、方案核心优势
（一）架构革新，解决行业痛点
摒弃传统多芯片异构架构，采用单芯片主控+专用驱动的集成设计，彻底解决多芯片数据交互不畅、时钟同步困难、维护成本高的问题；同时减少分立器件数量，简化PCB布局，助力关节伺服模组向小型化、一体化方向发展，适配各类机器人关节的紧凑安装需求。
（二）性能卓越，满足伺服控制需求

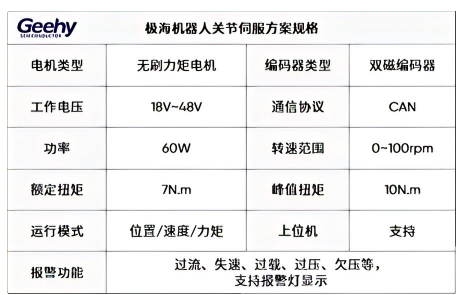

控制精度：支持位置环、速度环、电流环三环控制，定位精度可达±0.1°，满足机器人关节高精度运动控制需求，确保动作平稳流畅；
响应速度：MCU中断响应时间≤20μs，电流环控制频率可达1kHz，有效降低控制延迟，提升关节动态响应能力；
抗干扰能力：内置电磁干扰抑制电路，适配工业、办公等各类复杂环境，避免信号干扰导致的控制失常。
（三）适配广泛，落地性强
本方案可灵活适配工业机器人、协作机器人、服务机器人等各类机型的关节控制，无论是小型协作机器人的轻量关节，还是工业机器人的重载关节，均可根据需求调整参数，无需额外开发适配，大幅缩短产品落地周期。
（四）低成本高可靠
单芯片架构减少了器件采购、调试及维护成本，相比传统多芯片方案，整体成本降低30%以上；同时芯片经过工业级可靠性测试，稳定性强，可有效降低终端厂商的开发与量产成本。
三、方案核心组件详解

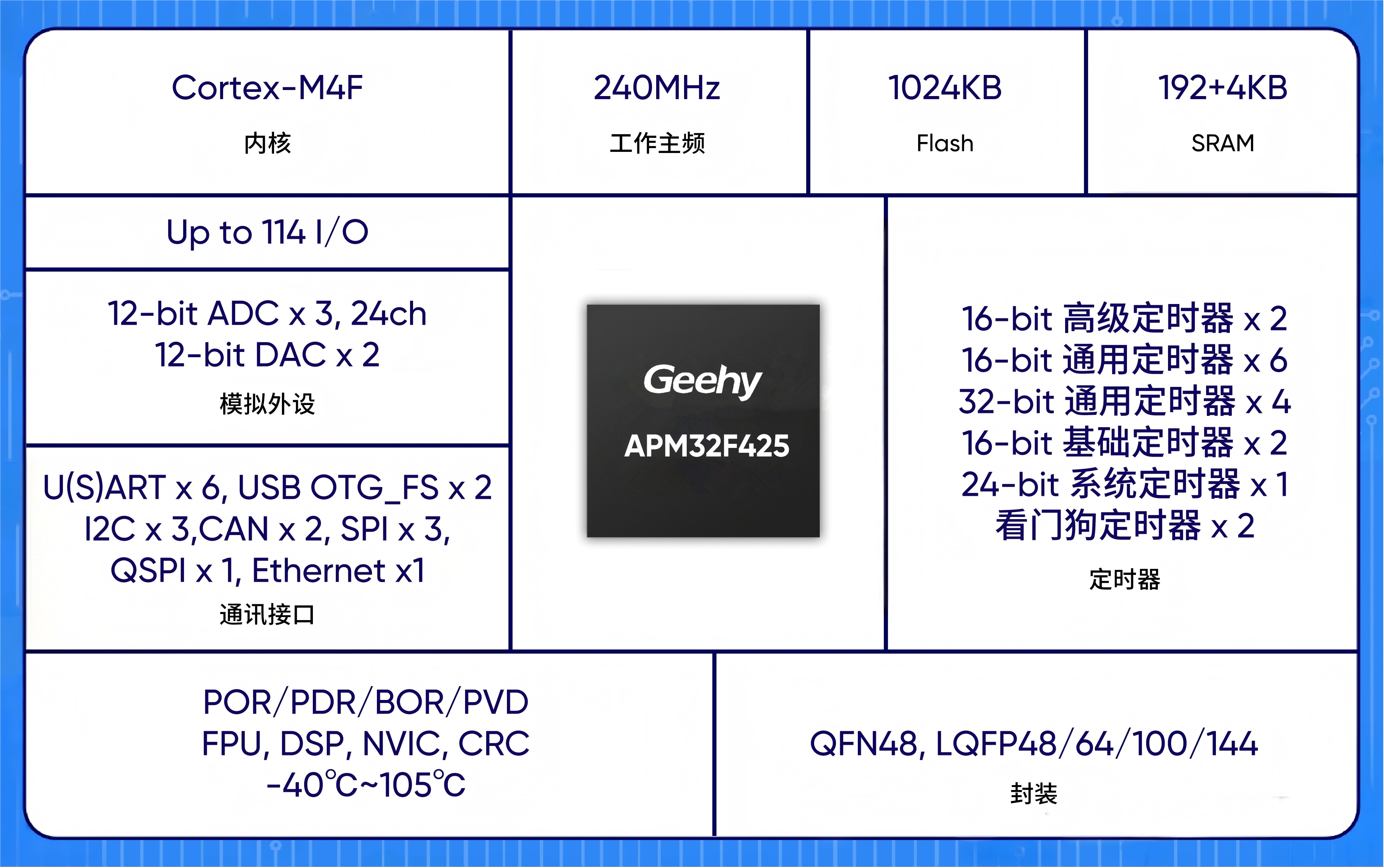

（一）APM32F425系列MCU（主控核心）
内核：Cortex-M4F，支持FPU浮点运算与DSP指令，可高效完成运动规划、轨迹计算与电流闭环控制；
存储配置：内置1024KB Flash、192KB SRAM，满足复杂算法存储与高速运算需求；
外设资源：集成CAN总线、ADC电流采样、编码器接口，可直接对接位置检测与功率驱动模块，无需额外扩展。
（二）GHD3440栅极驱动芯片
适配电压范围5.5V-20V，支持三相全桥驱动，可直接驱动功率模块；
内置死区控制、过流保护、欠压保护功能，有效避免驱动电路故障，提升系统可靠性；
封装小巧，可灵活适配不同尺寸的关节伺服模组。
四、方案应用场景
本方案广泛适用于工业机器人关节、协作机器人关节、服务机器人关节等各类场景，尤其适配对体积、精度、成本有严格要求的关节伺服系统，目前已在多款机器人产品中落地应用，凭借高集成、高可靠、低成本的优势，成为机器人关节伺服的优选方案。
极海凭借多年物联网与工业控制领域经验，依托APM32系列MCU与GHD系列驱动芯片的核心优势，打造出高性价比、易落地的机器人关节伺服参考方案，助力终端厂商缩短开发周期、降低生产成本，推动机器人关节伺服技术的国产化升级。
