编码器作为运动控制系统的核心感知部件，承担着机械运动速度、位置、角度、位移及计数等关键信息的捕获与转换任务，将物理运动信号转化为控制系统可识别的数字信号。其性能优劣直接决定整个伺服系统的控制精度、动态响应速度与运行稳定性，是工业自动化、人形机器人等高端装备实现精准运动控制的核心基础。
行业变革催生需求，编码器技术加速迭代
在工业自动化持续升级、人形机器人快速落地的产业背景下，编码器的应用场景不断拓展，需求持续攀升。尤其在人形机器人智能关节、灵巧手等核心部件中，对编码器的微型化、高精度、强抗干扰能力提出了更为严苛的要求。这一需求导向，正推动编码器技术向更低延迟、更高集成、更高效能、更高性价比的方向加速演进，催生国产化专用解决方案的创新突破。
编码器技术路线演进：从“协议转换”到“模拟信号解码”
按内部信号处理方式划分，编码器主要分为协议转换（集成式）和模拟信号解码（分立式）两大类，二者在架构设计、成本控制、灵活度等方面差异显著，适配不同行业应用场景。

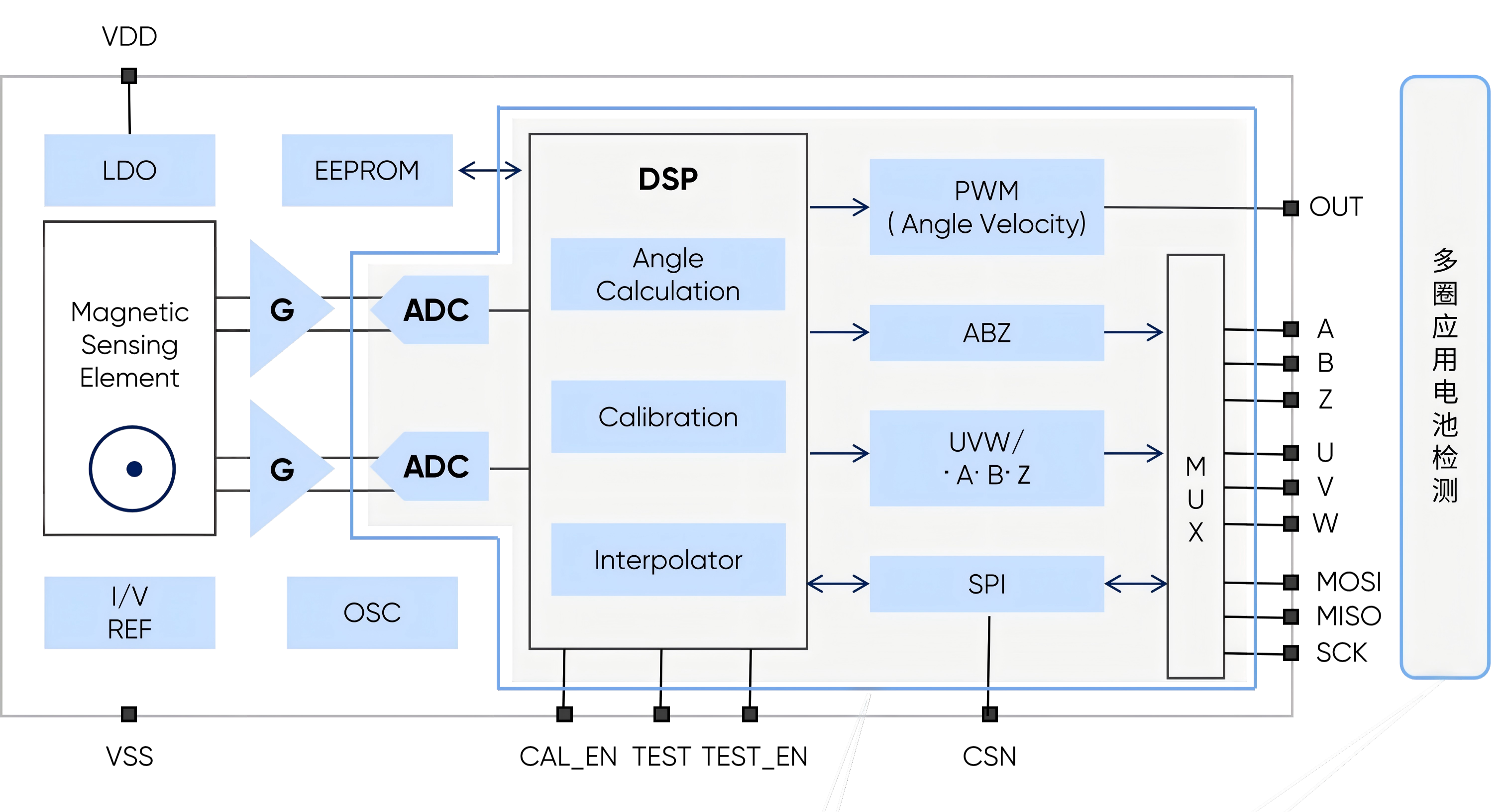

协议转换编码器方案（传统集成式）
传统编码器普遍采用传感器模组内部集成专用DSP调理芯片及固化算法的设计模式，是行业早期主流方案。
●工作模式：传感器内部DSP完成信号处理后，通过SPI/I2C/UART等通信接口输出角度信息，但该类信息无法直接应用于驱动控制系统，需额外搭配MCU进行协议转换（如适配多摩川、BiSS-C、SSI等工业标准编码器协议），同时完成多圈计数、低功耗管理等辅助功能。
●方案优势：单圈功能与核心算法高度集成，开发门槛低，可快速实现产品化落地，缩短研发周期。
●方案局限性：专用传感器模组与DSP成本偏高，多数方案无法实现多圈计数，且不支持原生工业编码器协议，需外挂MCU，成本优化空间有限；硬件与算法固化，不同应用场景需更换专用传感器模组及DSP，不利于平台化维护与迭代；信号校准、角度补偿等算法无法修改，难以通过算法优化持续提升检测精度。
●极海布局：依托工业级MCU技术积累，极海已推出基于APM32E030、APM32F402、APM32F103系列MCU的多款协议转换型编码器参考方案，目前已实现规模化量产，并成功应用于多家行业头部客户产品，稳定支撑工业自动化基础场景需求。
模拟信号解码编码器方案（新型分立式）
随着绝对值编码器技术的普及与行业对成本、精度、灵活度要求的提升，模拟信号解码方案凭借独特优势，逐渐成为中高端编码器的主流选择。
●工作模式：无需搭载专用DSP调理芯片，直接将SIN/COS模拟信号输入MCU，单颗MCU即可兼顾“信号采集、算法解算、多圈计数、协议转换”四大核心功能，架构更简洁，集成度更高。
●方案优势：成本更具优势，采用低成本传感器搭配高性价比MCU，整体BOM成本可降低20%~30%；精度可控，支持用户根据应用场景自定义算法，实现SIN/COS信号校准、角度补偿与温度补偿，持续优化检测精度；灵活定制，可根据控制系统需求，实现ABZ信号、专用协议等多种格式输出，适配性更强。
●极海布局：聚焦中高端编码器市场需求，基于G32R430编码器专用MCU，极海已正式推出在轴单圈/多圈多摩川协议磁电式绝对值编码器参考方案；同时，针对不同行业应用场景，将陆续推出在轴BiSS-C协议磁电式、离轴磁电式、电感式等多款绝对值编码器方案，全面覆盖人形机器人、高端工业自动化等核心场景。
极海G32R430在轴多摩川协议磁电式绝对值编码器方案
极海G32R430在轴多摩川协议磁电式绝对值编码器方案，以编码器专用MCU为核心，深度融合客户自定义算法，实现低延时电角度计算、高精度信号处理及多协议兼容，为人形机器人、工业自动化设备提供实时、精准的位置反馈。方案兼具超低功耗与小型化设计，可有效提升设备续航能力与结构紧凑性，助力设备实现高动态响应与稳定的运动性能，适配高端装备严苛需求。
方案核心优势
●高效运算，低时延响应：搭载极海G32R430编码器专用MCU，协同自研ATAN电角度计算扩展指令，运算精度＜0.0001°，可实现＜1μs的编码器电角度计算时间，完美满足人形机器人、高端伺服系统对实时性的严苛要求，保障运动控制的精准同步。
●高精度、高分辨率，抗干扰性强：支持N对极磁钢/磁环，真实分辨率高达16+N位，单对极磁钢/磁环理论角度精度优于0.0155°（56角秒），17位真实分辨率可覆盖绝大多数伺服应用场景；内置2个16位高精度ADC，差分输入有效位≥13.5-bit，可快速精准计算当前角度，高效运行用户调理算法、补偿算法、校正算法；核心链路非算法执行时间（信号采样+电角度计算）＜3μs，约8μs即可完成信号校准、角度补偿、温度补偿等全流程算法，进一步提升编码器检测精度；采用多维TMR磁头，具备较高灵敏度与强抗干扰能力，适配工业复杂电磁环境。
●高通信速率，传输稳定：采用多摩川协议，通信速率可根据应用需求灵活配置，最高可达8Mbps，实现数据高速、稳定传输，避免因通信延迟影响设备控制精度。
●超低功耗，长效续航：G32R430芯片自身功耗极致优化，Stop模式功耗＜15μA，唤醒时间＜20μs；Standby模式功耗＜2μA，唤醒时间＜50μs；基于该芯片的编码器方案，静态平均功耗约14μA，1100mAh电池使用寿命可达7年以上，完美适配电池供电、低功耗需求场景。
●高安全系数，运行可靠：内置多重报警机制，支持超速报警、EEPROM读写错误、单圈跳变、圈数溢出、过温报警、多圈错误、电池低压错误、电池欠压等多种异常告警功能，可实时监测系统运行状态，及时反馈异常情况，保障设备安全、稳定运行，降低运维成本。
●高性价比分立式方案，灵活可控：采用分立式架构设计，性价比突出，功能与性能自主可控，可有效降低编码器BOM成本；同时支持二次开发，单平台可适配多类应用场景，减少客户研发投入，缩短产品落地周期。
●小型化设计，适配紧凑场景：编码器PCBA直径仅35mm，可应用于最小40mm法兰的伺服电机中，大幅缩减编码器PCBA体积，完美适配人形机器人关节、微型伺服电机等空间受限的紧凑型设计场景。

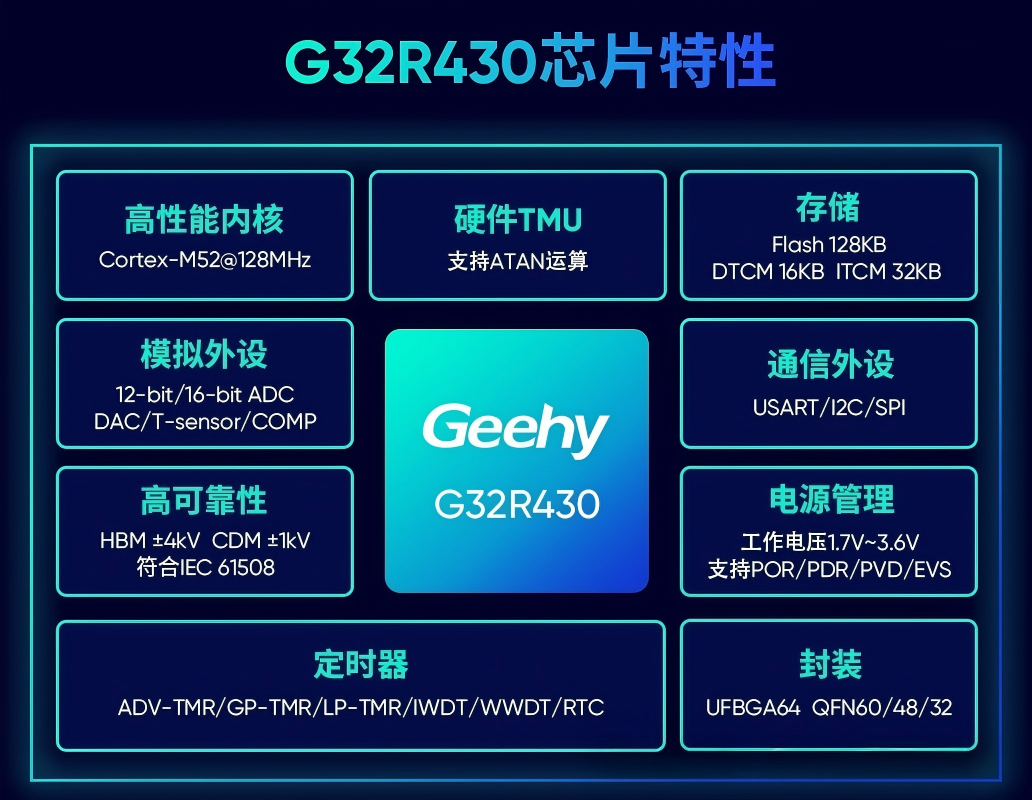

极海G32R430编码器专用MCU：为高精度运动控制量身打造
极海G32R430芯片是专为高精度运动控制和位置反馈场景设计的编码器专用MCU，具备低功耗、高集成、低延迟、高精度等核心优势，可同时实现信号采集调理与协议转换功能，支持深度定制化处理，在保障性能的同时，助力客户实现降本增效。
该芯片可广泛适配磁电式、光电式、电感式、在轴/离轴等多种类型编码器，为广大专业编码器厂商和终端客户，提供低成本、高精度、高效率、极具竞争力的国产化编码器专用MCU芯片选择，助力国产化编码器产业升级。
极海编码器方案：直击行业痛点，赋能产业升级
极海G32R430编码器专用MCU及在轴多摩川协议磁电式绝对值编码器方案，聚焦人形机器人及工业自动化等领域的高精度运动控制与系统集成难题，提供一站式国产化解决方案，精准解决行业核心痛点。
1.降低运算时延：G32R430作为业界首款支持终端编码器自主算法的国产化编码器专用MCU，通过内置自研的ATAN电角度计算扩展指令，有效解决传统SIN/COS电角度运算耗时较长的问题，显著降低检测延时，提升系统实时响应能力，保障设备精准控制。
2.提升检测准确性：内置16位高精度ADC，从信号采集源头保障位置检测的准确性，大幅提升运动控制的可靠性与精度，满足中高端装备对感知精度的严苛要求。
3.紧凑化设计，适配小型化需求：芯片集成丰富外设资源，内置主电电压检测模块EVS，可有效节省外部电路，简化硬件设计，完美适配人形机器人关节、微型伺服等小型化产品设计需求。
4.全栈自主可控，灵活适配多场景：G32R430单芯片平台兼容光电与磁电编码器应用，可协助客户实现高效特殊算法，为多行业、多场景提供灵活、高效、安全可控的国产化编码器解决方案，打破国外技术垄断，助力产业自主可控。
